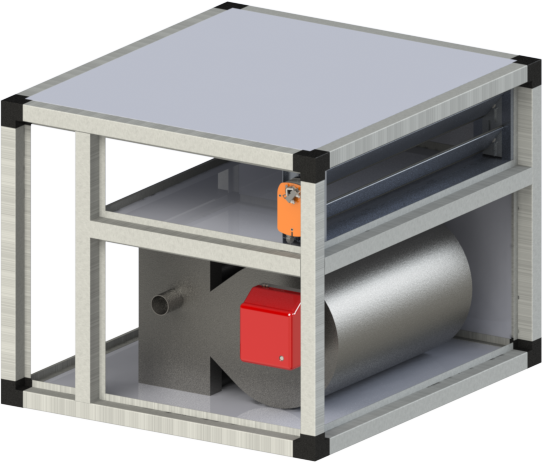

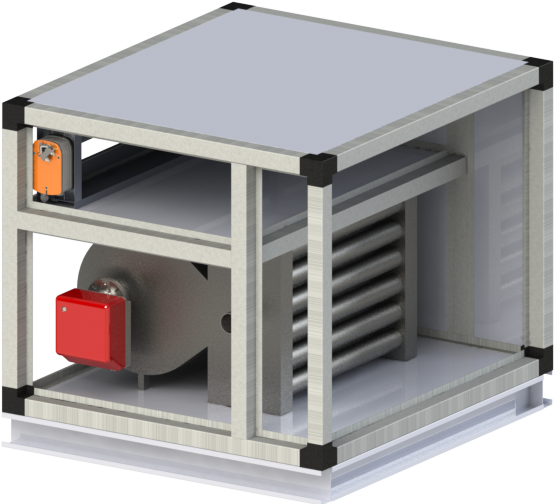

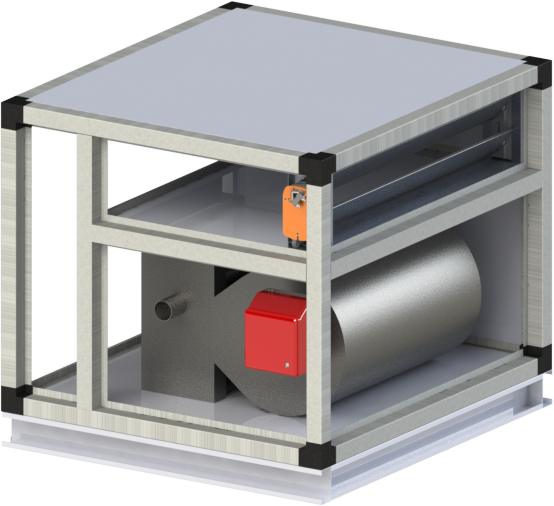

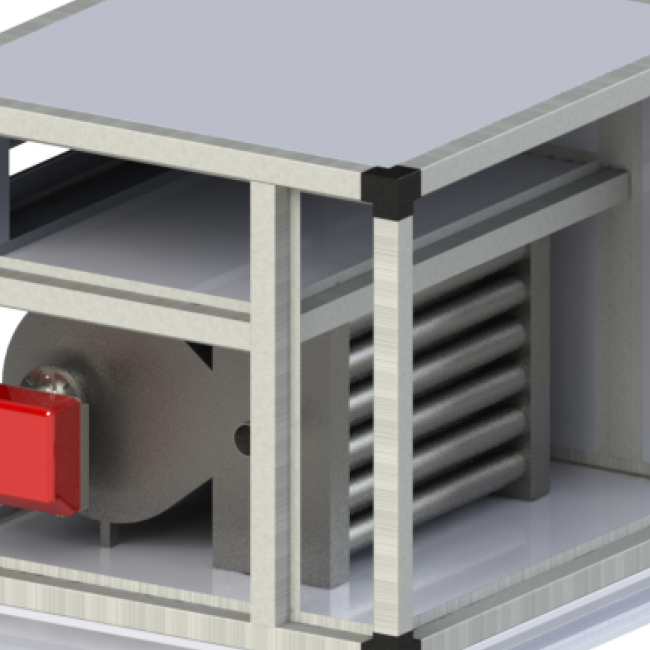

Секция газового воздухонагревателя

Секция газового воздухонагревателя – это новый и простой источник тепла, который в последнее время широко применяется благодаря сравнительно низким эксплуатационным и инвестиционным расходам, а также благодаря целесообразности установки данной секции в составе вентиляционной установки наружного исполнения. Т.к. тепловая мощность секций газового нагрева колеблется в пределах от 10 до 900 кВт, их использование наиболее эффективно и целесообразно для больших производственных и складских помещений, гипермаркетов и т.д. Секция имеет корпус с негорючим тепло-шумоизоляционным материалом. Для технологических процессов, требующих подачу воздуха с температурой до 300°С, возможно изготовление секций специального исполнения из стальных сварных профилей.

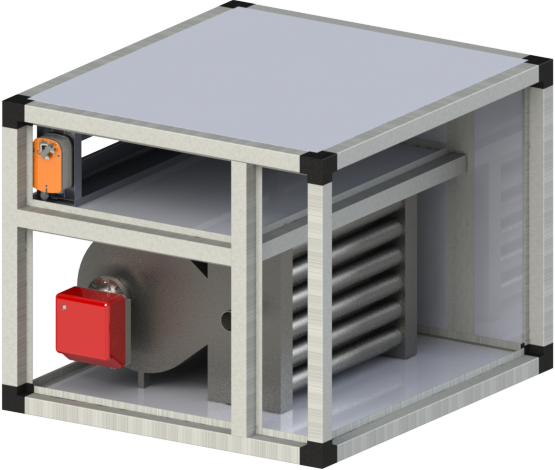

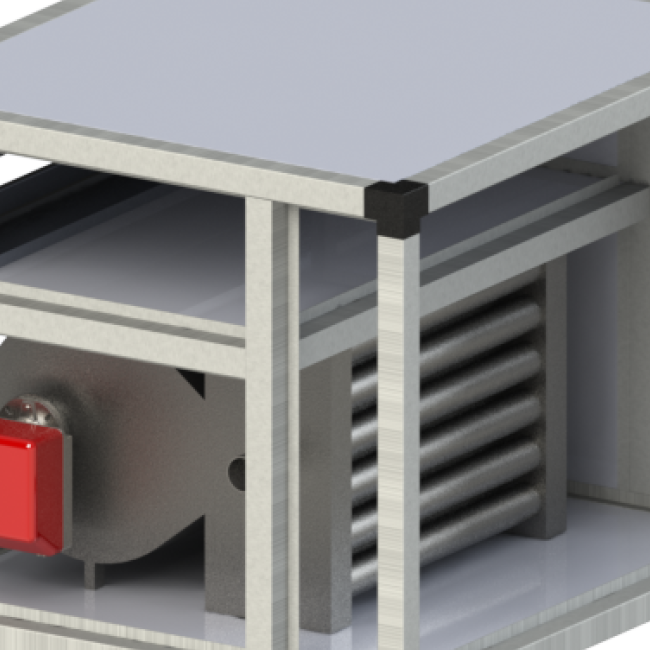

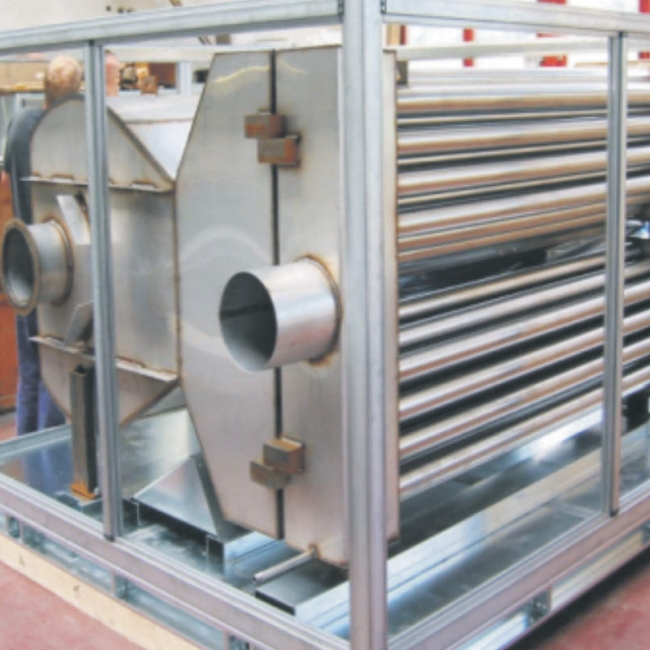

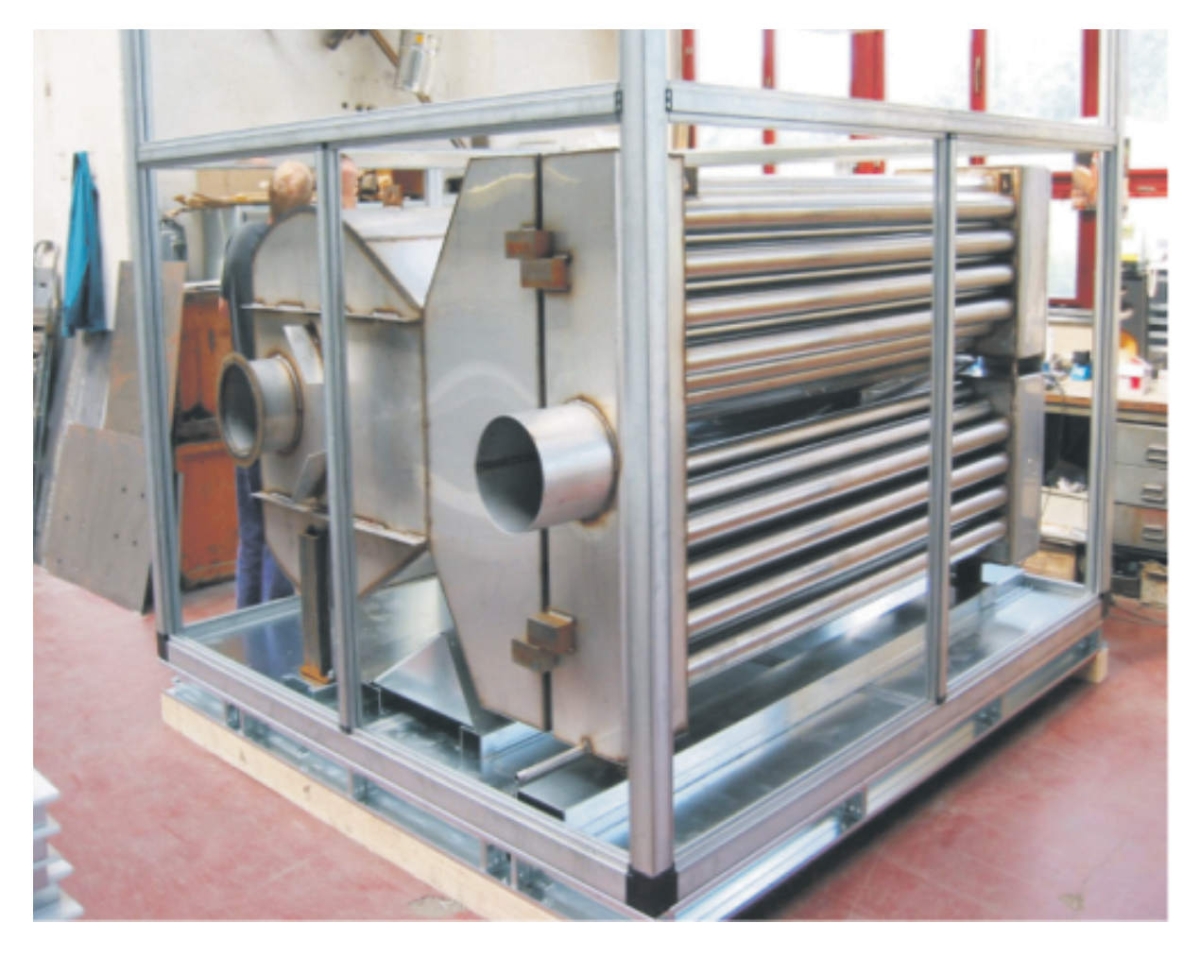

Камера сгорания разработана с такой геометрией, чтобы топливо сгорало с максимальной эффективностью. Для увеличения площади теплообмена и регулирования направления движения потока газов камера сгорания дополнена направляющими пластинами. Также трубки теплообменника оснащены турбулизаторами потока, позволяющими максимально эффективно передать тепло от продуктов сгорания приточному воздуху.

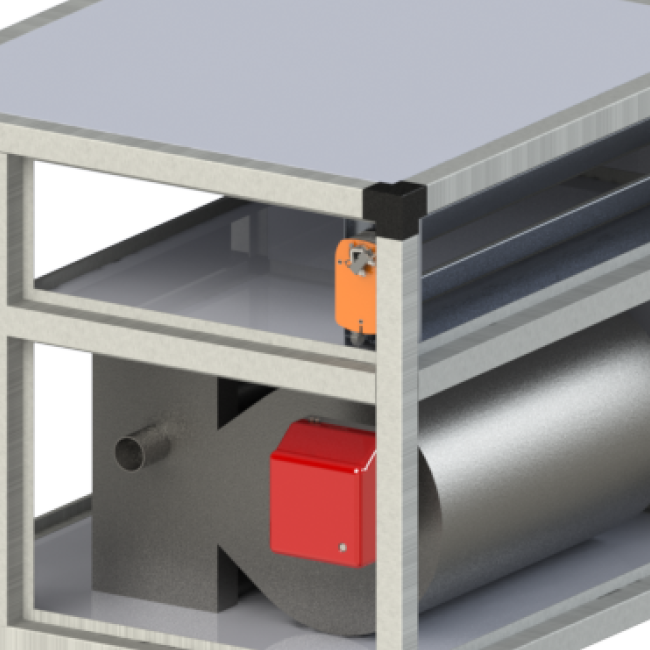

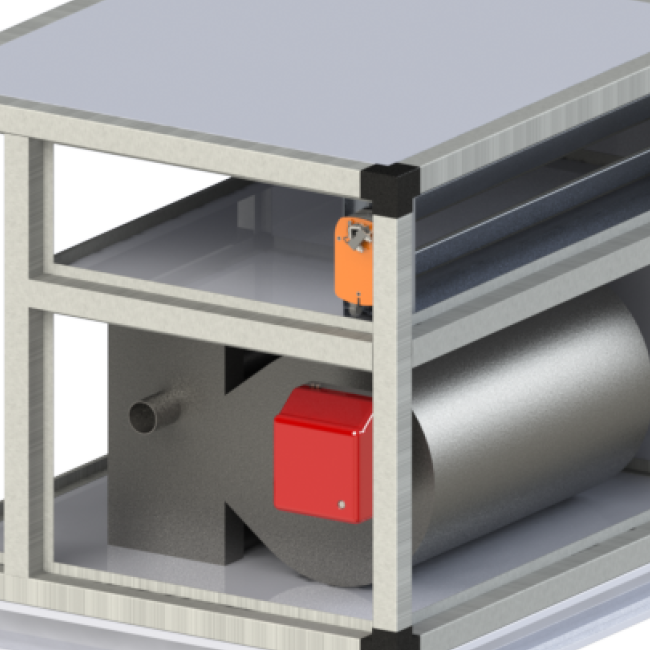

Для точного регулирования температуры приточного воздуха (отклонение в пределах ±1°С) секция оснащается обводным каналом (байпасом). Он представляет собой отделенное от теплообменника пространство с воздушным клапаном, который управляется электроприводом с плавным регулированием. Основная функция байпаса – удержание заданной температуры приточного воздуха и выравнивание скачков температуры после теплообменника, вызванных регулированием параметров горелки. Благодаря работе байпаса снижается общее аэродинамическое сопротивление секции и в котле не образуется избыточный конденсат.

Во избежание нежелательной термической нагрузки на электродвигатель вентилятора рекомендуется установка секции газового нагревателя в конце приточного канала установки. При наружном исполнении установки горелка, термостат, мультиблок, и другие элементы находятся в специальном утепленном кожухе, который крепится к корпусу секции и снабжается электрическим подогревом.

В соответствии с проектными данными или по желанию заказчика дымоход для отвода продуктов сгорания может быть расположен со стороны подключения горелки, с обратной стороны, или сверху секции.

Качественные показатели нагревательных установок

• Производительность установок МТРМ от 500180 000 м3/ч.
• Тепловая мощность стандартных установок МТРВ от 103000 кВт.

Преимущества агрегатов МТРВ

• быстрое и легкое отопление и вентиляция;
• низкие эксплуатационные и инвестиционные расходы;
• удобные возможности регуляции.

Для секций газовых нагревателей применяются горелки фирм Weishaupt, RIELLO и FBR, имеющие ряд преимуществ:

• фронтальный доступ ко всем узлам горелки;
• настройка горелки без снятия с теплогенератора;
• наличие воздушной заслонки, закрывающейся при включении горелки (предотвращает потери тепла через дымоход теплогенератора);
• наличие газовой дроссельной заслонки управляемой серводвигателем (позволяет использовать с горелкой одноступенчатую газовую рампу или мультиблок);
• регулировка геометрических параметров головки горелки в зависимости от мощности горелки;
• вентилятор горелки со специальной формой лопастей (пониженный уровень шума);
• возможность использования горелки как в прогрессивном, так и модуляционном режиме работы (при наличии модулятора);
• наличие на корпусе горелки разъемов для электрических подключений, упрощающий монтаж.
