Рекуператор с промежуточным теплоносителем

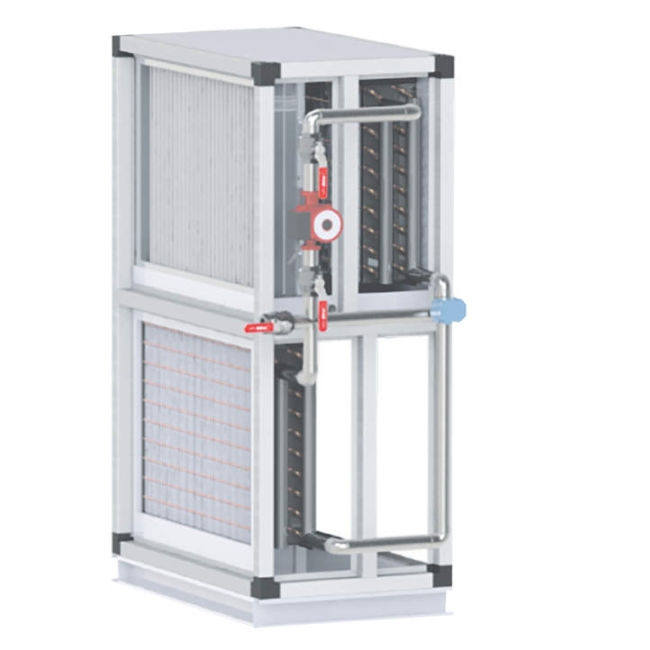

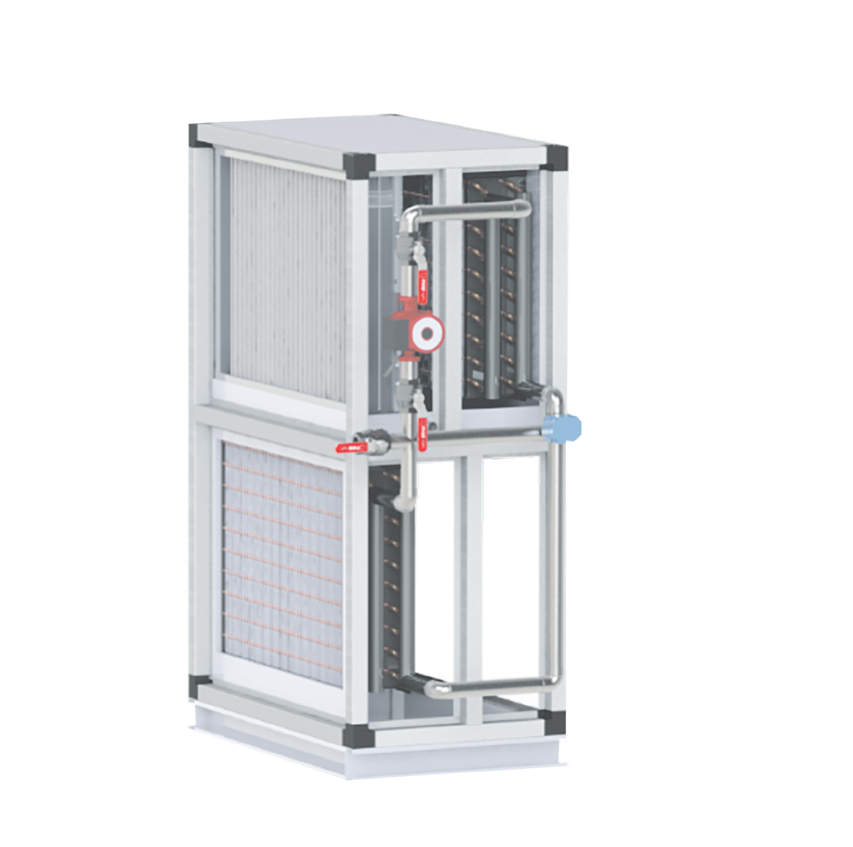

Секция состоит из: двухмедно –алюминиевых теплообменников , поддона из коррозионностойкого материала для сбора конденсата, каплеуловителя, циркуляционного насоса, трехходового клапана с приводом, манометров, запорной арматуры. Теплоноситель циркулирует между двумя теплообменниками, один из которых расположен в вытяжном канале, а другой — в приточном. Теплоноситель нагревается вытяжным воздухом, а затем передает тепло приточному воздуху, при этом для достижения максимальной эффективности процесс теплопередачи регулируется трехходовым клапаном. В качестве теплоносителя используется водный раствор гликоля, который не замерзает при отрицательных температурах и дает возможность использовать данный рекуператор в качестве первой ступени нагрева.

Эффективность рекуператора с промежуточным теплоносителем сравнительно невысокая (до 50-60%), однако данное оборудование может встраиваться в уже существующие системы вентиляции. На эффективность рекуператора влияют следующие факторы: соотношение объемов приточного и вытяжного воздуха, скорость потоков воздуха через теплообменники, количество рядов трубок теплообменников.

Преимуществом рекуператора с промежуточным теплоносителем является то, что он исключает загрязнение приточного воздуха отработанным вытяжным. Также конструкция данного вида рекуператора позволяет полностью разделить приточный и вытяжной каналы и разнести их на расстояние до 500м. Есть возможность на один приточный теплообменник подключить несколько вытяжных теплообменников, и наоборот.

Поставка не предусматривает обвязку теплообменников и заполнение системы гликолем.

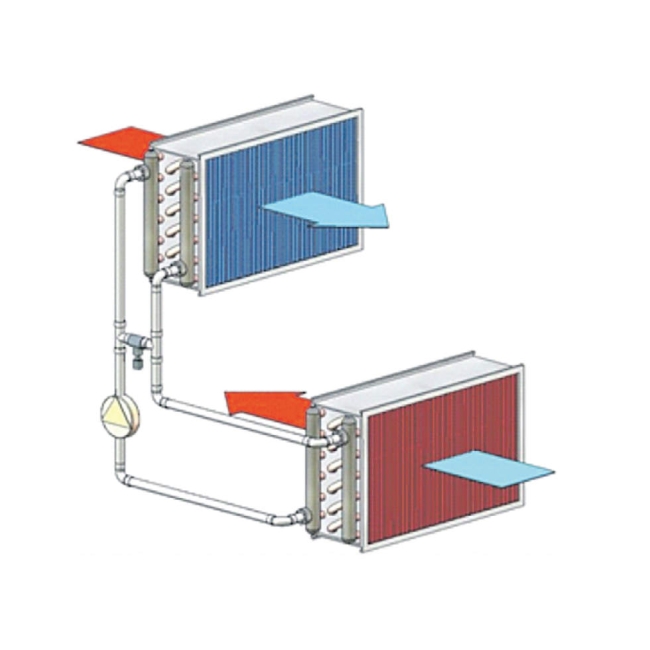

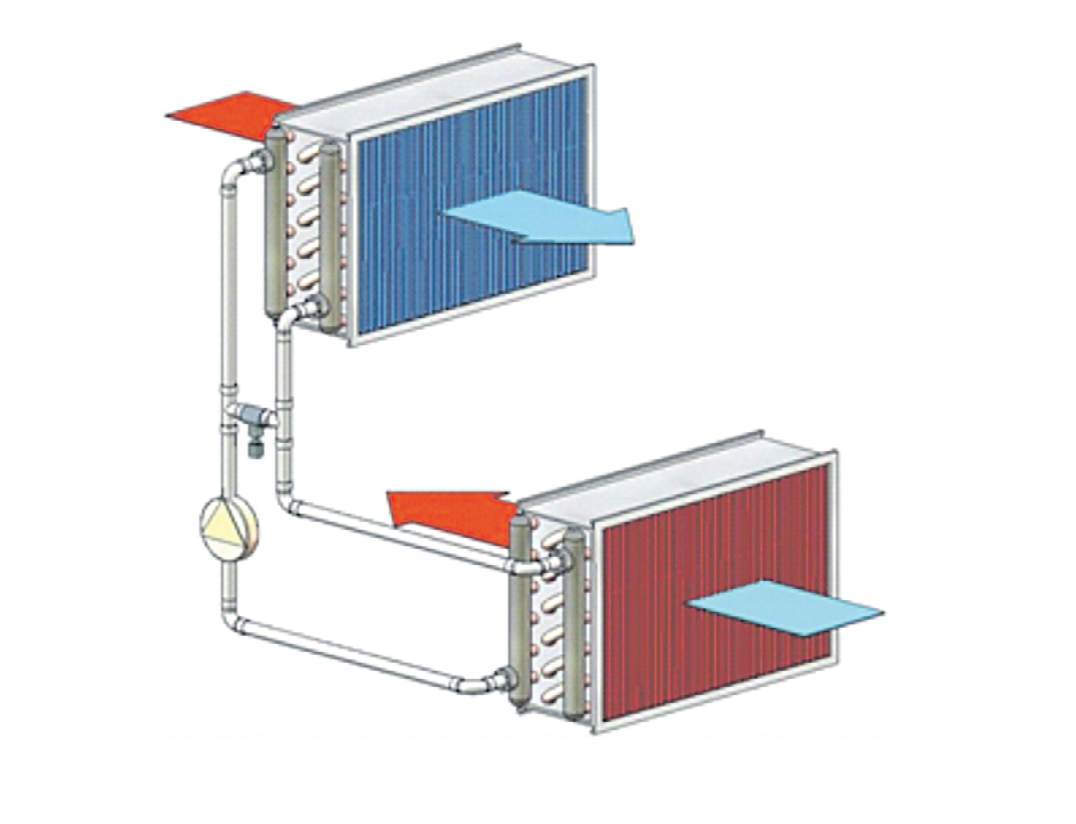

Теплообменник на вытяжном канале служит для получения тепла от вытяжного воздуха и передачи его теплоносителю. Теплоноситель (водный раствор гликоля) циркулирует в трубопроводах, соединяющих два теплообменника. Теплообменник, находящийся в приточном канале выполняет функцию начального нагревателя, передавая тепло воздуху от теплоносителя.
