Инновационные климатические установки БАИР Северо-Запад: Оптимальное охлаждение для Центров Обработки Данных

Компания БАИР Северо-Запад рада представить передовые климатические установки, которые революционизируют работу Центров обработки данных (ЦОД). Мы осознаем важность ЦОД в современной информационной инфраструктуре и стремимся обеспечить максимальную эффективность и надежность их работы. Одной из ключевых задач является эффективное охлаждение, что позволяет нам представить инновационное решение - косвенно-испарительный метод (КИМ).

Косвенно-испарительный метод (КИМ) в центральных кондиционерах серии «AQUAS»

Наши инженеры разработали КИМ, основанный на интеграции нескольких процессов охлаждения. Этот метод позволяет нам достичь оптимального баланса между надежностью, эффективностью и экономичностью работы ЦОД.

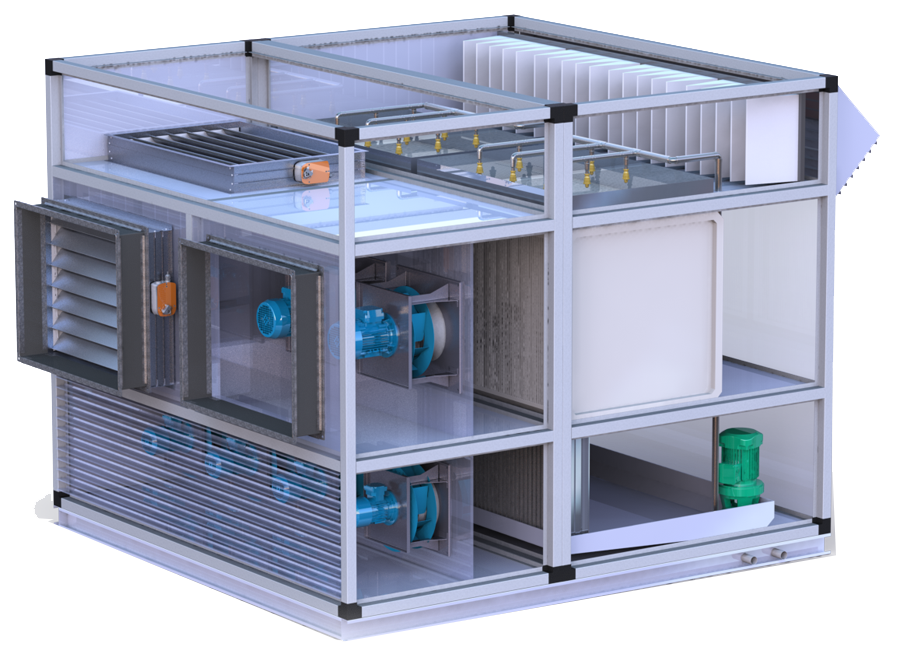

Установка косвенно – испарительного охлаждения серии «AQUAS»

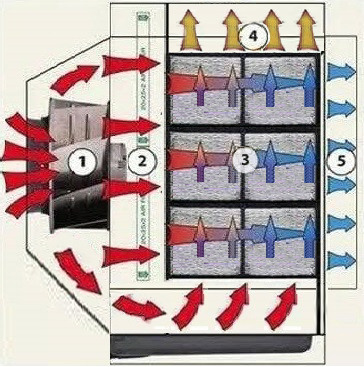

Принцип действия КИМ

1. Приточный канал и вентилятор: Наружный воздух поступает в установку через приточный канал (1), после чего вентилятор перемещает его далее по системе.
2. Многоступенчатый испарительный рекуператор: Воздух проходит через многоступенчатый испарительный рекуператор типа "воздух/воздух" (2) состоящий из сухих и влажных каналов.
3. Адиабатическое охлаждение: Влажные каналы (3) рекуператора оборудованы мелкодисперсными форсунками, которые распыляют жидкость в воздух. Это приводит к адиабатическому охлаждению, когда жидкость испаряется в воздухе и снижает его температуру до близкой к температуре мокрого термометра, а затем выводится через вытяжной канал (4). Важно отметить, что такой процесс не приводит к образованию облаков тумана в помещении ЦОД.
4. ​​​​​​​Сепарация воздуха: Влажность не передается между сухими и влажными каналами рекуператора. Проходя через сухие каналы, наружный воздух постепенно снижает свою температуру, но не увлажняется, и после охлаждения подается непосредственно в помещение через приточный канал (5).

​​​​​​​Схемы охлаждения воздуха методом КИМ

Распределение воздуха

​​​​​​​Система обеспечивает равномерное распределение охлажденного воздуха в установках серии "AQUAS", что обеспечивает эффективное охлаждение помещений, таких как ЦОД.

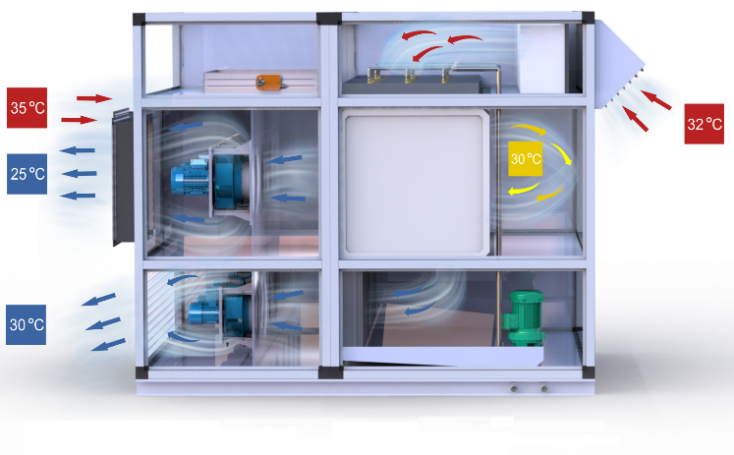

Распределение воздуха в установках серии «AQUAS»

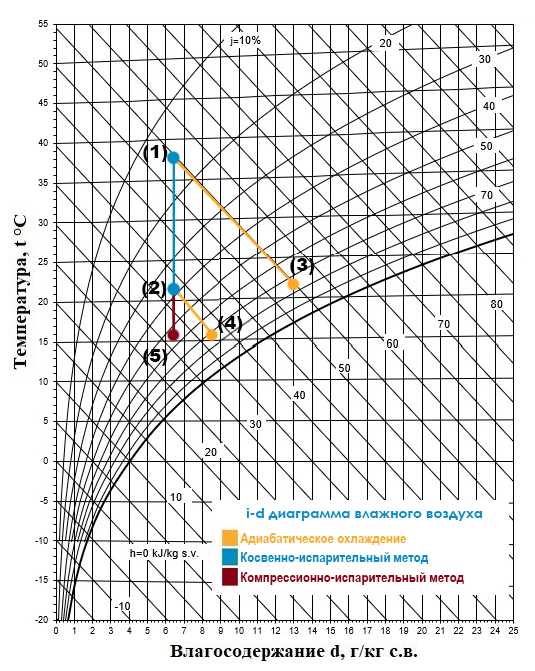

i-d диаграмма влажного воздуха

​​​​​​​На i-d диаграмме влажного воздуха представлено сравнение процесса косвенного испарительного метода с процессом адиабатического охлаждения воздуха, используемого в системе.

​​​​​​​Рассмотрим возможность подачи свежего воздуха в охладитель при температуре 38°С и относительной влажности 15% (точка 1). При применении адиабатического охлаждения, свежий воздух проходит через специальный охладитель, выходя из него приблизительно с температурой 22°C и относительной влажностью 75% (точка 3). Важно отметить, что в процессе охлаждения воздух накапливает дополнительную влагу, а её количество увеличивается на 6,7 г/кг.

​​​​​​​При использовании косвенно-испарительного метода, свежий воздух (точка 1) проходит через сухой канал, где его охлаждают до температуры около 22°C (точка 2). Важно отметить, что влагосодержание воздуха не меняется, поскольку процесс охлаждения происходит вдоль линии постоянной влажности.

В установках серии "AQUAS" существует возможность применения дополнительных процессов для повышения эффективности охлаждения. Например, можно применить адиабатическое охлаждение сразу после процесса косвенного испарения (линия 2-4), или использовать компрессионно-испарительный метод (линия 2-5), что позволит дополнительно снизить температуру поступающего воздуха и улучшить общую производительность системы.

Преимущества КИМ от БАИР Северо-Запад

• Энергоэффективность: КИМ позволяет существенно снизить энергопотребление ЦОД, что приводит к сокращению операционных расходов.

• Максимальная надежность: Наш подход к охлаждению обеспечивает стабильные температурные условия, что способствует долгому сроку службы оборудования.

• Экологическая ответственность: Мы стремимся к созданию "зеленых" ЦОД, и КИМ помогает нам минимизировать негативное влияние на окружающую среду.

•  Масштабируемость: Наши климатические установки могут быть адаптированы к потребностям ЦОД любого размера.

Хотите улучшить работу вашего ЦОД с помощью инновационных климатических установок? Заказать установки и получить профессиональную консультацию вы можете у нас! Просто свяжитесь с отделом продаж по телефону или по электронной почте, и наши специалисты помогут подобрать оптимальное решение для ваших потребностей.
