Как работает осушитель воздуха ATLANTIS

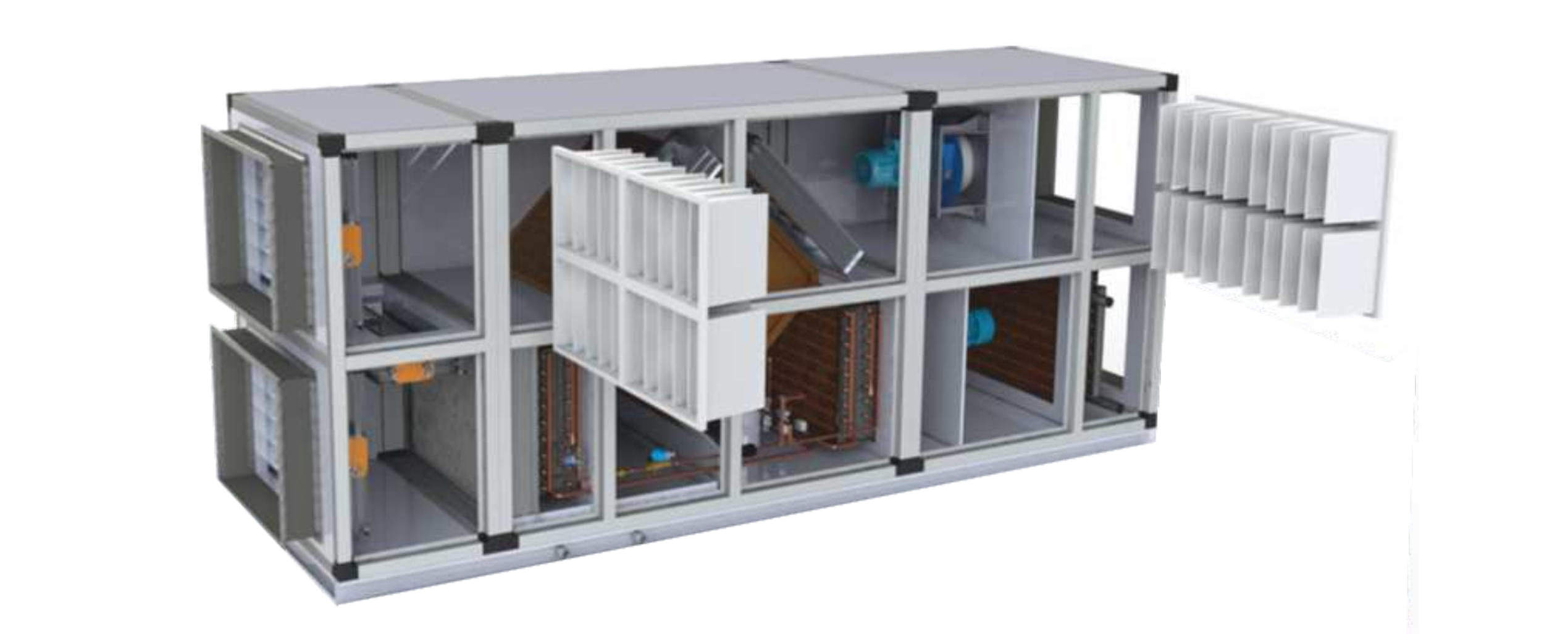

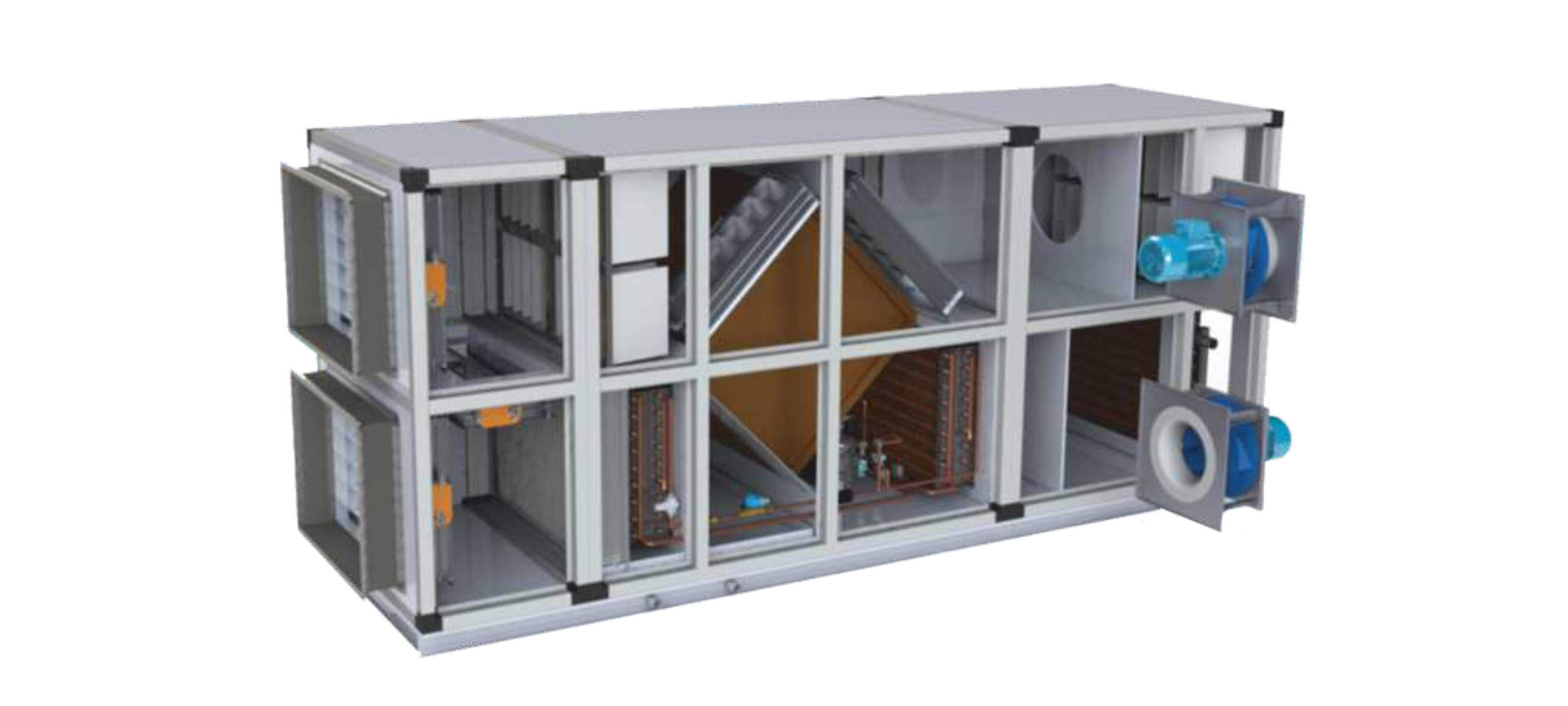

Приточно-вытяжная схема вентиляции идеально подходит для помещений с повышенной влажностью воздуха. Она способна обеспечивать качественный воздухообмен, при котором будет происходить непрерывная подача свежего воздуха и своевременное удаление излишней влаги. А если добавить к этой схеме рекуперацию тепла и встроенную систему теплового насоса, то получается максимально энергоэффективное решение по контролю влажности воздуха в помещениях бассейнов. Осушители Atlantis работают именно по этой схеме, в их состав помимо коррозионностойкого корпуса входят следующие основные компоненты:

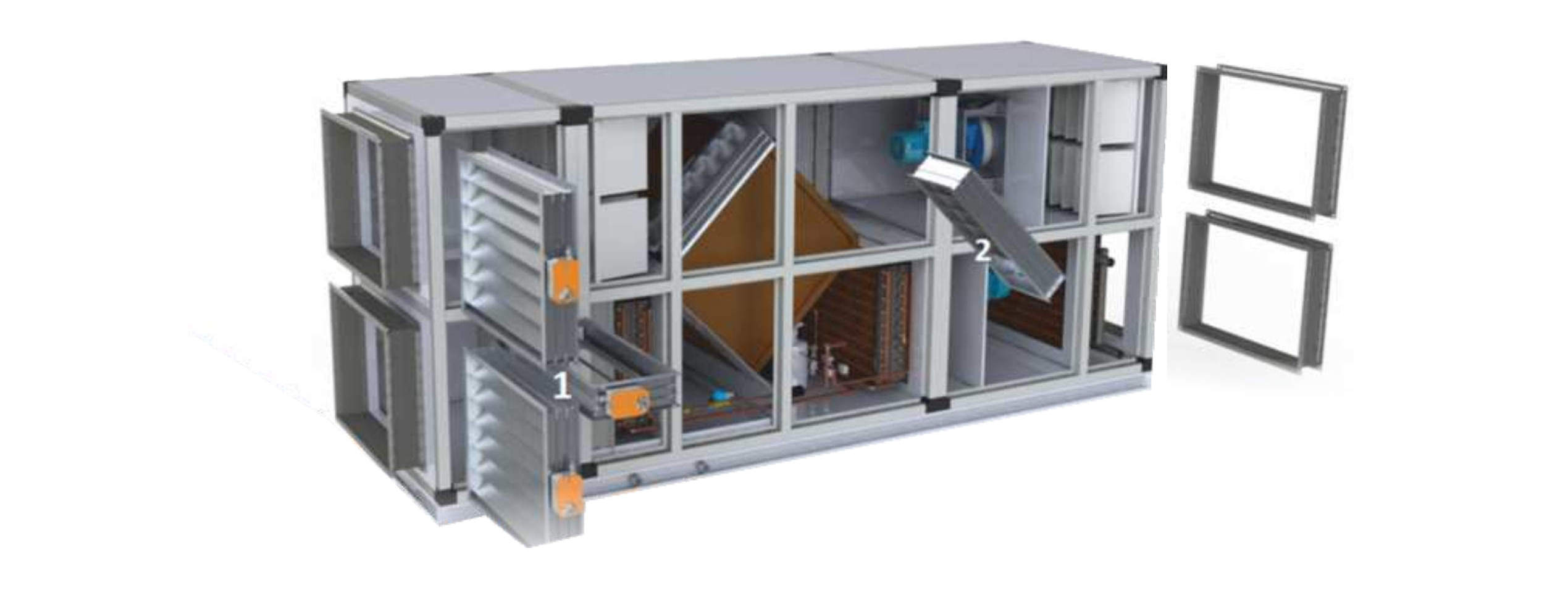

• Воздухораспределительная (воздухоприемная) секция (1а) в зависимости от режима работы установки и параметров воздуха в помещении бассейна либо разделяет потоки наружного и вытяжного воздуха, либо перепускает вытяжной воздух на рециркуляцию, отсекая при этом поток наружного воздуха. Камера смешения (1б) предназначена для приготовления оптимальной смеси свежего наружного и вытяжного воздуха. Контролировать количество свежего воздуха необходимо для обеспечения кислородом всех посетителей и обслуживающий персонал бассейна, а также для ассимиляции влажного воздуха более сухим приточным воздухом.
• Воздушные фильтры (2) предназначены для улавливания в потоке воздуха частиц пыли, пыльцы, дыма, и др. для недопущения загрязнения воздуха в помещении бассейна. В осушитель Atlantis могут быть установлены фильтры 4 классов очистки: G4, F5, F7, F9. В стандартной комплектации применяются карманные воздушные фильтры.

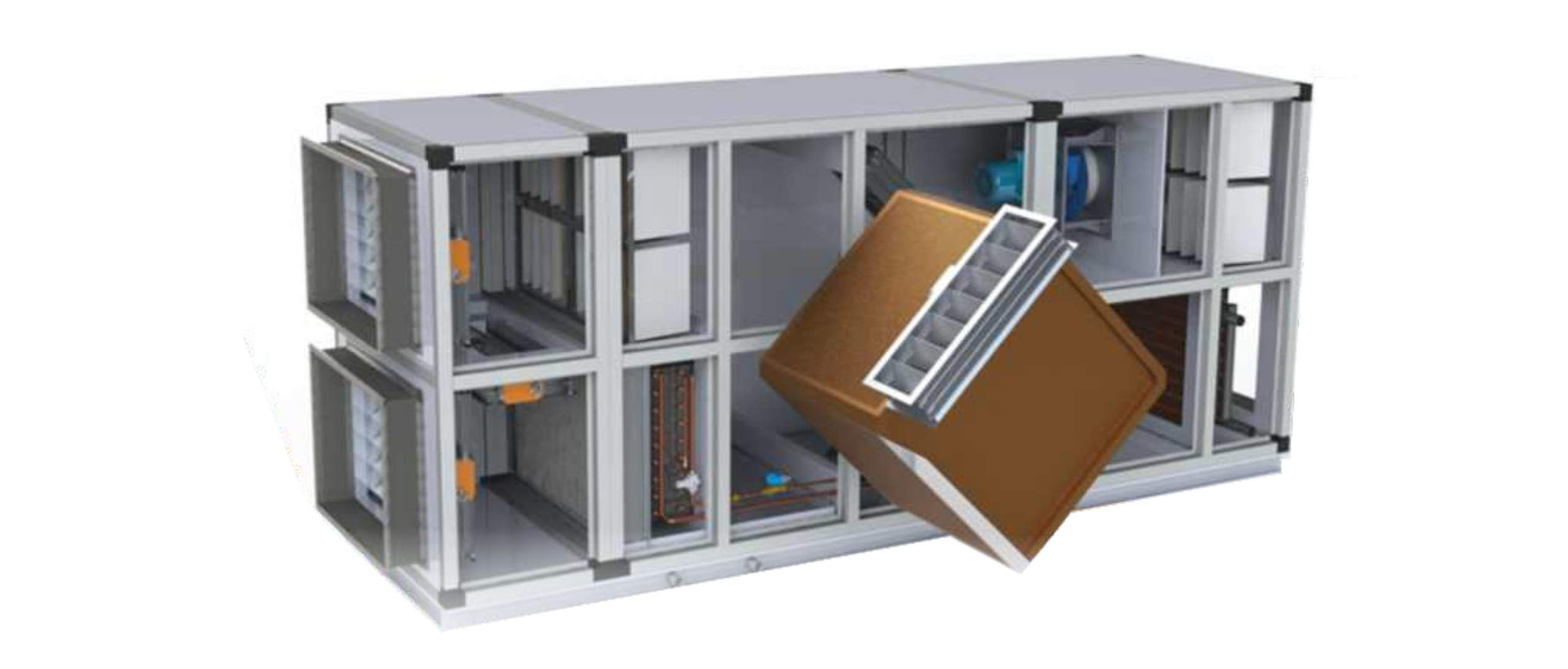

• Перекрестноточный пластинчатый рекуператор (3) в осушителях Atlantis используется для утилизации тепла удаляемого влажного воздуха, а также для осушения воздуха посредством конденсации влаги на его теплообменной поверхности. Теплообменник рекуператора представляет собой кассету с перегородками из тонких алюминиевых листов, образующих систему каналов для протекания двух потоков воздуха. Протекая по системе каналов потоки воздуха не смешиваются, приточный воздух движется в противоположном вытяжному воздуху направлении.
• Одним из наиболее важных элементов осушителя Atlantis является встроенный тепловой насос (4). Он представляет собой отдельное устройство, в состав которого входят все элементы холодильной установки: испаритель, компрессор, конденсатор, ресивер, фильтр-осушитель, терморегулирующий вентиль, реле, фреонопроводы, и пр. С помощью теплового насоса достигается максимальная эффективность процесса осушения и система вентиляции бассейна работает с минимальным потреблением электроэнергии.

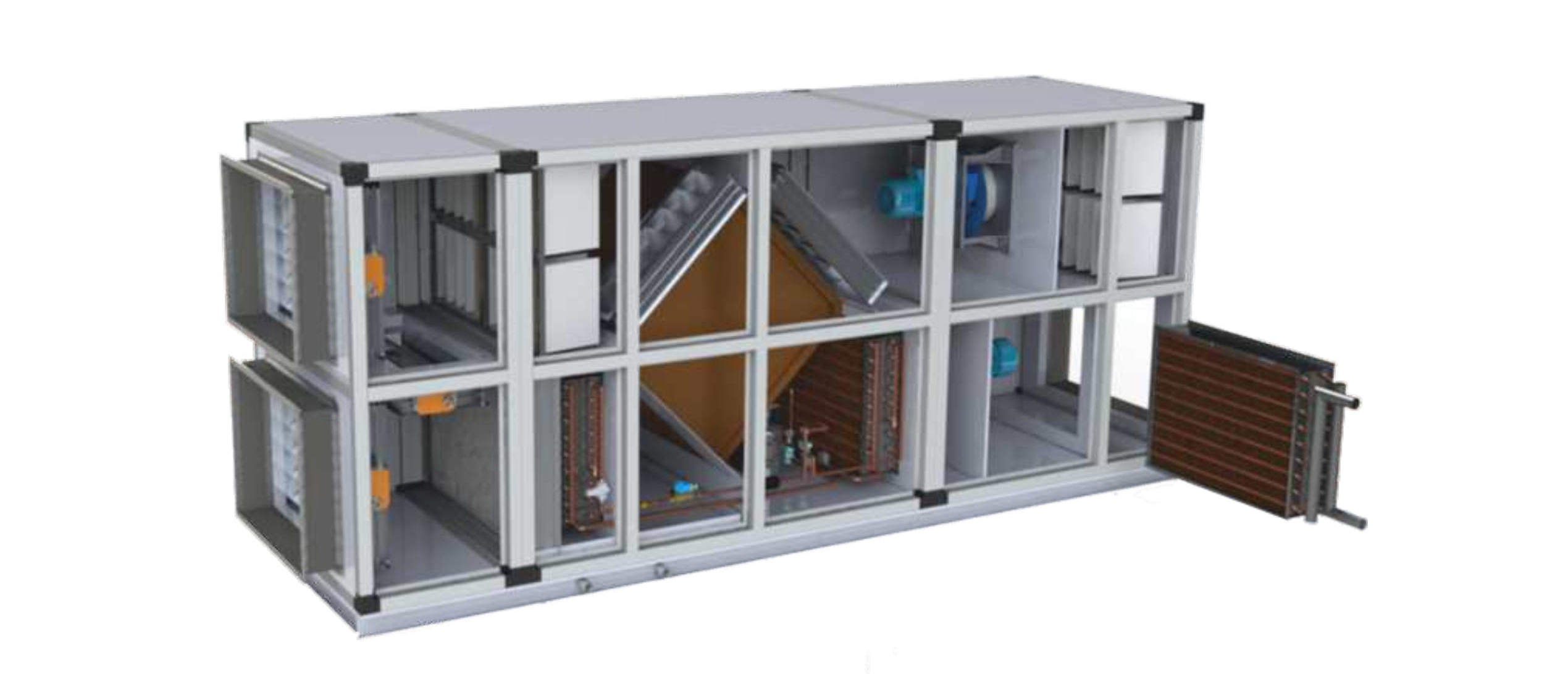

• Водяной воздухонагреватель (5) осушителя Atlantis предназначен для догрева потока воздуха до требуемой температуры приточного воздуха, используя теплоту циркулирующего по системе трубок теплоносителя. В установках внутреннего исполнения в качестве теплоносителя как правило используется горячая вода, а в установках наружного исполнения необходимо применять незамерзающие растворы.
• Секция приточного вентилятора (6а) предназначена для забора свежего необработанного воздуха с улицы и подачи обработанного в обслуживаемое помещение, а секция вытяжного вентилятора (6б) – для удаления из помещения бассейна влажного воздуха. Для плавного пуска электродвигателей, для защиты от перегрузок, перегрева, пониженного напряжения, перенапряжения, а также для точного поддержания расхода воздуха в разных режимах работы осушителя (и возможности его регулировки от 30% до 100%) в комплекте с системой автоматического управления поставляются частотные преобразователи.
• Грамотно построенная система автоматического управления с несколькими граничными режимами работы обеспечивает эффективное осушение воздуха при минимальном электропотреблении. Система реагирует на малейшие изменения параметров воздуха в помещении бассейна и наружного воздуха и выбирает оптимальный режим работы осушителя. Кроме контроля параметров воздуха контролируется и безопасная работа самих секций обработки воздуха. Для этого реализуется защита водяного теплообменника “по воздуху и воде”, защита от обмерзания вытяжного канала рекуператора, защита теплового насоса от высокого и низкого давления хладагента, защита электродвигателей вентилятора от перегрузок, высокого и низкого напряжения, и др. В комплекс автоматики входит и система, информирующая о необходимости замены загрязненных фильтров.

Переход от одного режима работы осушителя к другому происходит плавно. В зависимости от времени года и интенсивности испарения влаги в бассейне можно выделить 5 граничных режимов:

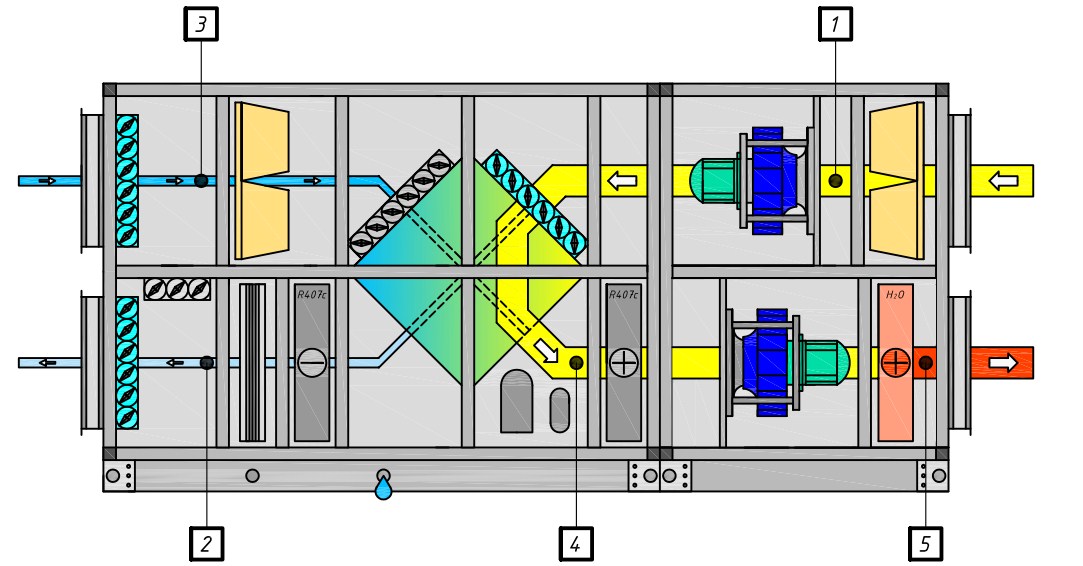

1. Режим работы “ЗИМА” основан на ассимиляции влаги из воздуха в помещении бассейна (14–16г. влаги в 1кг. воздуха) подаваемым сухим наружным воздухом (менее 1г. влаги в 1кг. воздуха). Количество наружного воздуха зависит от интенсивности испарения воды в помещении бассейна в данный момент времени, и регулируется автоматически системой управления осушителя Atlantis. Нижний предел количества свежего воздуха установлен исходя из санитарных норм (80 м3/ч на одного купающегося и 20 м3/ч на одного зрителя).

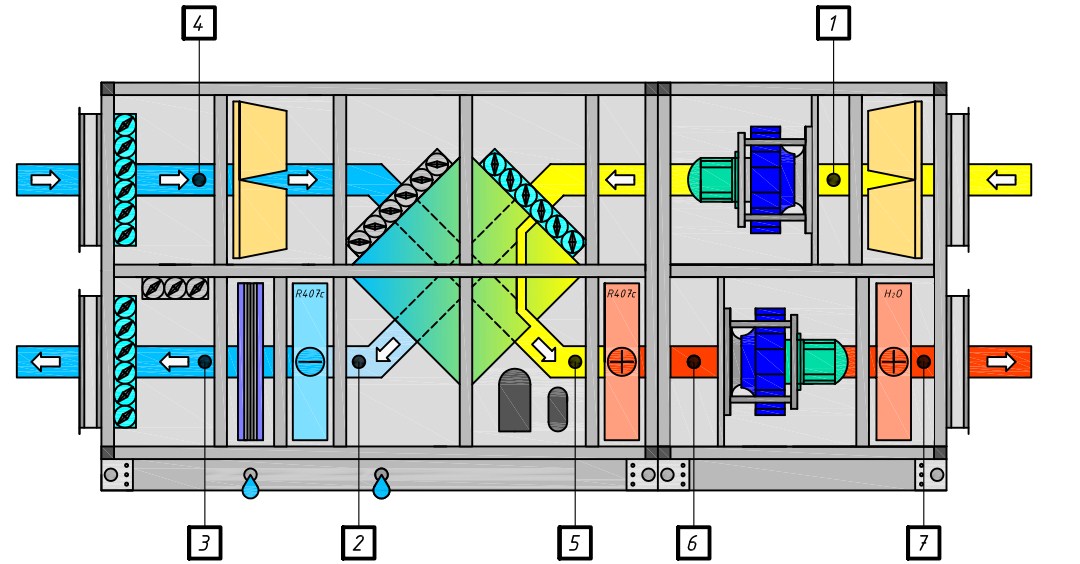

2. Режим “МЕЖСЕЗОНЬЕ” также основан на ассимиляции влаги, однако, т.к. влагосодержание наружного воздуха в это время выше, чем в зимний период (4–8г. влаги в 1кг. воздуха), то для эффективной ассимиляции влаги необходимо большее количество свежего воздуха (от 75% до 100%). В этом режиме в работу включается тепловой насос, который при температуре наружного воздуха от +5…+10˚С может полностью заменить водяной воздухонагреватель.

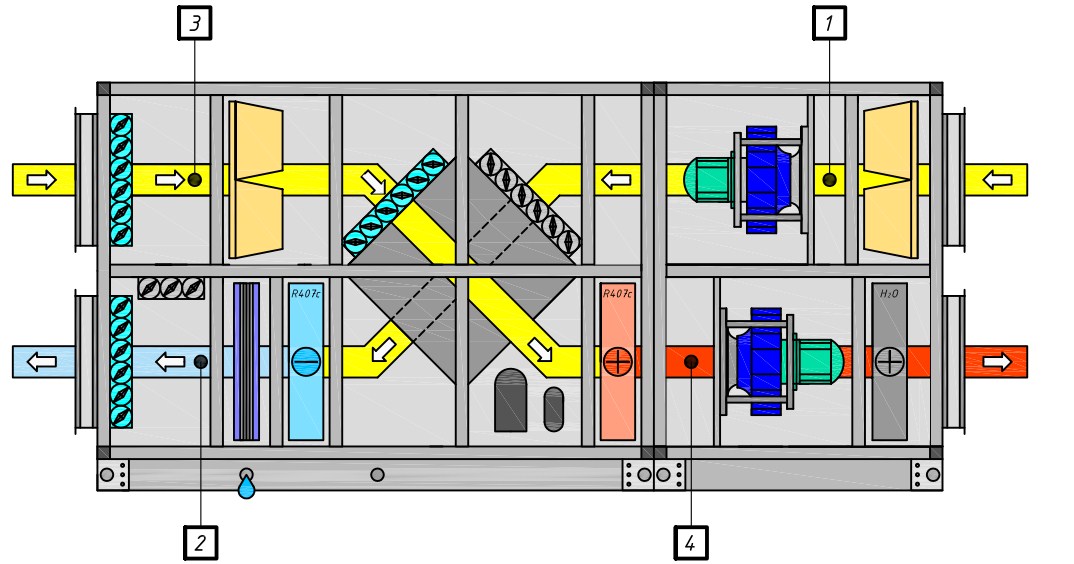

3. Режим работы “ЛЕТО”. В теплый период года, когда на улице устанавливается теплая сухая погода, влажный воздух забирается из помещения и в полном объеме выбрасывается наружу, а в помещение подается свежий приточный воздух. При необходимости включается тепловой насос и подогревает приточный воздух за счет тепла, отведенного от вытяжного воздуха.

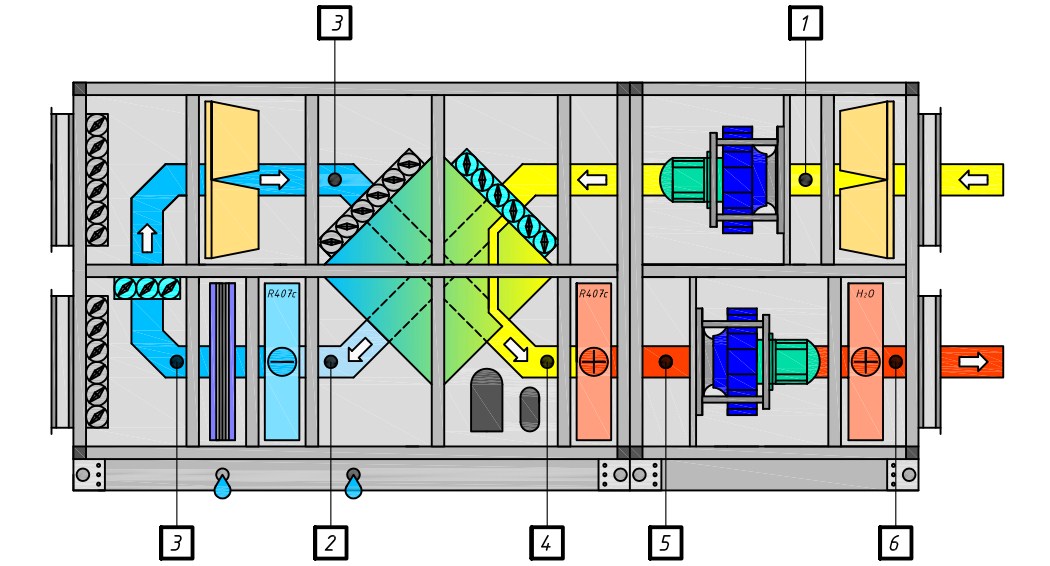

4. Режим работы “НОЧНОЙ”. В ночной период времени, когда в зале бассейна нет купающихся, осушение воздуха происходит в режиме рециркуляции за счет двухступенчатого охлаждения с выпадением конденсата. Вытяжной воздух очищается в фильтре и проходит через рекуператор, где происходит предварительное охлаждение. Далее воздух охлаждается ниже точки росы в испарителе теплового насоса с выпадением конденсата на его теплообменной поверхности. Осушенный холодный воздух возвращается в рекуператор через приточный канал, предварительно подогревается в приточной части рекуператора, и догревается до конечной температуры в конденсаторе теплового насоса.

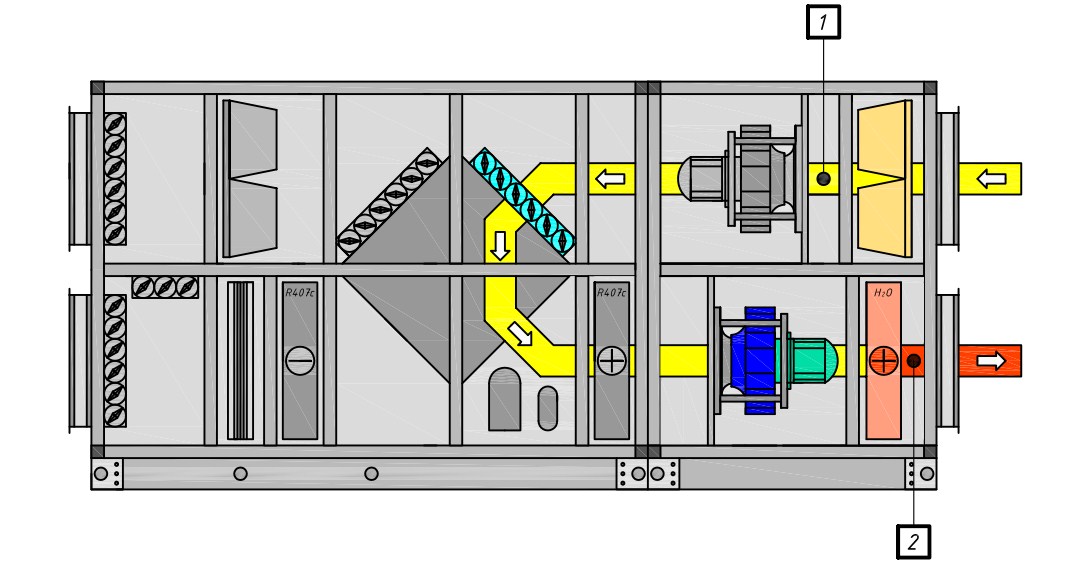

5. В “ДЕЖУРНЫЙ” режим осушитель переводится в ночной период времени, когда в зале бассейна нет купающихся и влажность воздуха в помещении находится в норме. Вытяжной вентилятор выключается, а приточный вентилятор переходит на пониженную частоту вращения, снижая свою производительность. При необходимости воздух может подогреваться в водяном воздухонагревателе.
