Пластинчатый рекуператор: как работает «невидимый» двигатель энергоэффективности на промышленных объектах

На крупных промышленных и коммерческих объектах вентиляция — не роскошь, а технологическая необходимость. Но если не предусмотреть возврат энергии, эта необходимость превращается в постоянную утечку бюджета: до 40 % тепловой или хладопроизводительности уходит в атмосферу вместе с отработанным воздухом. Именно здесь в игру вступает пластинчатый рекуператор воздуха — не просто компонент вентиляционной системы, а её энергетический «якорь». Он не создаёт тепло — он его сохраняет. И делает это без движущихся частей, без риска смешения потоков и с КПД, стабильно превышающим 80 % у современных решений.

Что представляет собой пластинчатый рекуператор для вентиляции?

Пластинчатый рекуператор тепла — это компактный теплообменник, встроенный в приточно-вытяжную установку. Его задача — передать энергию от удаляемого воздуха к свежему притоку, не допуская их физического контакта. В отличие от обогревателей или кондиционеров, он не потребляет дополнительную энергию на нагрев или охлаждение — он использует то, что уже есть в системе. Это принцип пассивного энергосбережения, реализованный на уровне физики теплопередачи через твёрдую стенку.

Ключевой момент: вентиляционная установка с пластинчатым рекуператором становится не просто системой воздухообмена, а энергетическим узлом, вносящим ощутимый вклад в устойчивость эксплуатации всего объекта — от склада до фармацевтического цеха.

Работа пластинчатого рекуператора: как тепло «пересекает границу», не нарушая её

Принцип работы пластинчатого рекуператора основан на одном фундаментальном законе — теплопроводности. Два воздушных потока — тёплый вытяжной и холодный приточный — проходят по раздельным, герметично изолированным каналам, образованным тонкими пластинами. Эти каналы устроены так, что потоки либо движутся навстречу друг другу (противоток), либо пересекаются под прямым углом (перекрёстный поток).

Когда тёплый воздух проходит по одной стороне пластины, он отдаёт своё тепло материалу. На противоположной стороне — холодный воздух забирает это тепло. Разность температур (ΔT) обеспечивает самопроизвольный перенос энергии. При этом — и это принципиально — никакого смешения не происходит. Никаких запахов, взвесей, вирусов: вытяжной и приточный контуры остаются строго изолированы.

Схема пластинчатого рекуператора в этом смысле предельно логична:

• Вход вытяжного воздуха → фильтрация → вход в кассету → передача тепла → выход охлаждённого воздуха на улицу.
• Вход приточного воздуха → фильтрация → вход в кассету → приём тепла → выход подогретого воздуха в помещение.

Всё происходит в пределах одного компактного блока. Никаких внешних теплоносителей, насосов или дополнительных энергозатрат — только геометрия каналов и теплопроводность материала.

Конструктивные решения: как устроен «мозг» рекуперации

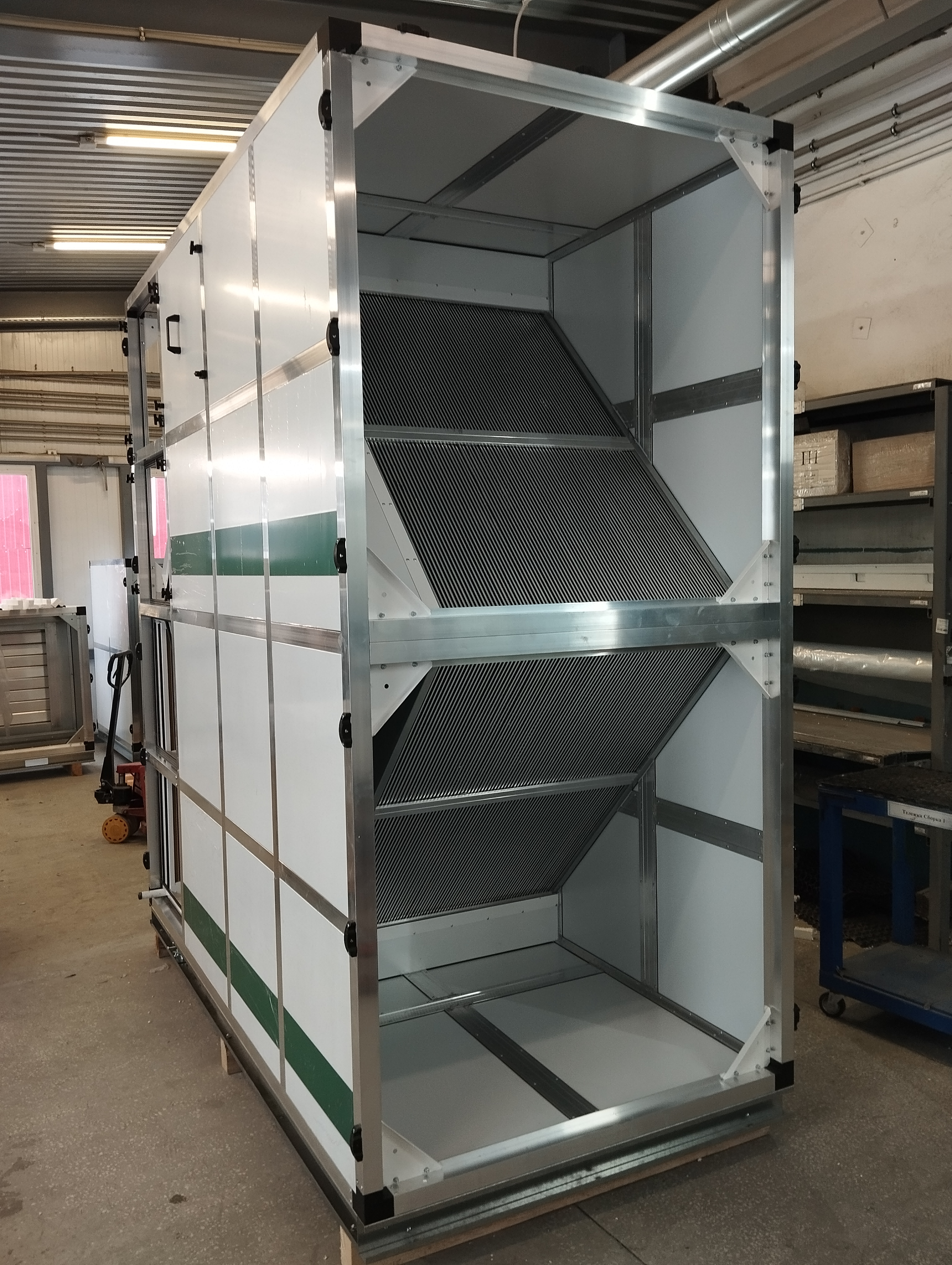

Сердце рекуператора — кассета. Она состоит из множества пластин, собранных в монолитный или разборный блок. Конструкция определяет не только эффективность, но и устойчивость к эксплуатационным нагрузкам.

Материалы пластин: выбор под задачу, а не под бюджет

• Алюминий
  — Обеспечивает высокую теплопроводность и долговечность; устойчив к коррозии в большинстве промышленных сред.
  — Требует систем защиты от обмерзания при высокой влажности вытяжного воздуха и температурных перепадах свыше 45 °C.
  — Типичное применение: общепромышленные цеха, складские и логистические комплексы, офисные центры.
• Пластик (полимерные композиты)
  — Обладает энтальпийными свойствами: передаёт не только тепло, но и влагу, что снижает риск конденсации на поверхности.
  — Минимизирует или полностью исключает необходимость в байпасе и оттаивании — стабильно работает при отрицательных температурах.
  — Рекомендован для объектов с высокой влажностью: бассейны, аквапарки, SPA, фармацевтические и пищевые производства.
• Нержавеющая сталь
  — Максимальная химическая стойкость — выдерживает агрессивные компоненты: пары кислот, щелочей, аммиак, сероводород.
  — Теплопроводность ниже, чем у алюминия, — компенсируется увеличением площади теплообмена или оптимизацией геометрии каналов.
  — Применяется в химической, нефтеперерабатывающей промышленности, лабораториях, животноводческих комплексах.
• Целлюлозные композиты
  — Гигроскопичны: снижают точку росы за счёт адсорбции влаги, что предотвращает обмерзание в условиях переменной влажности.
  — Не подлежат ремонту — при износе или повреждении кассета заменяется целиком.
  — Эффективны на объектах, где критична стабильность проходимости: холодильные склады, зоны с сезонными перепадами влажности.

Важно: выбор материала — не вопрос «дешевле/дороже», а расчёт совокупной стоимости владения (TCO). Алюминиевая кассета прослужит 20+ лет, но может потребовать байпаса. Пластиковая — проще в эксплуатации зимой, но требует контроля химического состава воздуха.

Направление потоков: где каждый процент КПД имеет значение

Не все пластинчатые перекрестноточные рекуператоры одинаковы. Их эффективность напрямую зависит от гидродинамики:

• Прямоточные (параллельные потоки) — КПД редко превышает 50 %. В современных промышленных установках практически не применяются.
• Перекрёстноточные — самый массовый тип. Потоки пересекаются под 90°. КПД — от 60 до 75 % в базовой конфигурации. При оптимизации геометрии каналов (например, за счёт штампованных рёбер жёсткости или уплотнителей-направляющих) достигают 80 %.
• Противоточные — потоки движутся строго навстречу. Это обеспечивает максимальную ΔT по всей длине теплообмена. КПД пластинчатого рекуператора здесь стабилен 85–92 % — показатель, недостижимый для большинства роторных аналогов без дополнительных энергозатрат.

Для объектов с высокой стоимостью энергии (например, круглогодичные производства с 24/7 режимом) разница между 75 % и 90 % — это сотни тысяч рублей годовой экономии. Противоточная схема окупает свою повышенную стоимость уже за 2–3 отопительных сезона.

Системные решения: байпас, конденсат и устойчивость зимой

Главная эксплуатационная сложность — обмерзание. Когда тёплый, влажный вытяжной воздух встречается с холодной поверхностью пластины ниже 0 °C, образуется конденсат, а затем — лёд. Это не просто снижает КПД — это останавливает вентиляцию.

Современные вентиляционные установки с пластинчатым рекуператором решают эту задачу комплексно:

• Байпас пластинчатого рекуператора  — клапан, переключающий приток мимо кассеты при критически низких температурах. Просто, надёжно, энергоэффективно: на время оттепели или при падении влажности система возвращается в штатный режим.
• Конденсатосборник с дренажом — обязательный элемент. Отвод влаги предотвращает её накопление в корпусе и вторичное замерзание.
• Режим периодического оттаивания — автоматическое кратковременное отключение приточного вентилятора при сохранении вытяжки. Тепло вытяжного воздуха размораживает кассету без привлечения внешних источников тепла.

Важно: в промышленных системах эти функции не «опции», а стандарт. Без них невозможно обеспечить бесперебойную работу на объектах с жёсткими требованиями к микроклимату.

Преимущества, подтверждённые практикой

• Энергосбережение до 90 % — не теория, а измеримый результат. Для склада площадью 10 000 м² при замене воздуха 1–2 раза в час экономия на отоплении может превышать 1 Гкал/час в пик зимы.
• Нулевое смешение потоков — критично для фармацевтики, электроники, пищевого производства. Никакой «проскок» загрязнений, в отличие от роторных систем.
• Минимальные эксплуатационные издержки — нет двигателей, ремней, подшипников. Только периодическая чистка кассеты (раз в 6–12 месяцев в зависимости от класса фильтрации).
• Долгий срок службы — 15–25 лет при соблюдении условий эксплуатации. Металлические кассеты не стареют, не теряют свойств.
• Модульность — при росте мощности вентиляции можно нарастить теплообменную площадь, добавив кассеты, а не заменяя установку целиком.

Недостатки: не изъяны, а инженерные вызовы

Называть их «недостатками» — значит, упускать суть. Это ограничения, которые требуют проектирования, а не отказа от решения:

• Потери давления — действительно выше, чем у роторных аналогов. Но современные вентиляторы с ЧРП легко компенсируют это с минимальным приростом энергопотребления (обычно < 5 % от экономии за счёт рекуперации).
• Габариты — для достижения высокого КПД нужна достаточная площадь теплообмена. Но компактные противоточные модули сегодня умещаются даже в модульные установки на крышах.
• Целлюлоза не ремонтируется — верно. Но это компенсируется низкой стоимостью замены и полным отсутствием простоев из-за обмерзания.

Главное — не игнорировать эти аспекты на стадии проектирования. Корректный расчёт производительности, температурных режимов и влажности вытяжки снимает 99 % рисков.

Какой рекуператор лучше: роторный или пластинчатый?

Вопрос «какой рекуператор лучше – роторный или пластинчатый» не имеет универсального ответа — есть рациональный выбор под задачу.

• Пластинчатый рекуператор
  — КПД: до 90–92 % (в противоточной схеме); 60–80 % — в перекрёстноточной.
  — Смешение потоков: отсутствует полностью — 0 % проскока, что критично в GMP- и cleanroom-средах.
  — Надёжность: высочайшая — нет движущихся частей, износа, вибрации.
  — Эксплуатация: минимальное ТО — периодическая чистка кассеты; не требует смазки, балансировки, замены уплотнений.
  — Обмерзание: возможна при высокой влажности, но устраняется байпасом, материалом кассеты или режимом оттаивания.
  — Влагоперенос: только в энтальпийных (пластик/целлюлоза) моделях — под контролем.
  — Энергопотребление: только на вентиляторы — нет привода.
• Роторный рекуператор
  — КПД: 70–85 % по теплу; до 88 % по энтальпии (при использовании гигроскопичного ротора).
  — Смешение потоков: неизбежный проскок 2–5 % — требует дополнительных мер фильтрации и недопустим в стерильных зонах.
  — Надёжность: зависит от качества подшипников, привода и уплотнений; подвержен износу при круглосуточной работе.
  — Эксплуатация: регулярное ТО — контроль балансировки, замена уплотнителей, чистка ротора от пыли и жира.
  — Обмерзание: менее выражено благодаря аккумуляции тепла в роторе, но при сильных морозах наледь всё равно образуется.
  — Влагоперенос: естественный, неуправляемый — может приводить к чрезмерному увлажнению притока.
  — Энергопотребление: дополнительно 0,1–0,3 кВт на привод ротора — постоянная нагрузка даже в штатном режиме.

Вывод для промышленности

• Там, где важна абсолютная чистота (GMP-зоны, полупроводники, лаборатории) — только пластинчатый.
• Там, где нужна максимальная энтальпийная эффективность при допустимом проскоке (офисы, торговые центры) — роторный может быть оправдан.
• Там, где важна надёжность и минимальное ТО (удалённые объекты, склады, сельхозпредприятия) — пластинчатый вне конкуренции.

Типичные сферы применения в промышленности и коммерции

Пластинчатые рекуператоры сегодня — стандарт энергоэффективной вентиляции на объектах с серьёзными требованиями:

• Производственные цеха — где отводятся избытки тепла, но нужен подогрев свежего воздуха зимой (металлообработка, литейные, деревообработка).
• Склады и логистические комплексы — особенно с кондиционированием или поддержанием +5…+10 °C (холодильные, фармацевтические). Экономия на отоплении — до 30 % от общих затрат.
• Животноводческие и птицеводческие комплексы — здесь критичны устойчивость к агрессивной среде (аммиак, сероводород) и надёжность. Нержавеющие кассеты — единственный вариант.
• Бассейны и аквапарки — энтальпийные пластиковые рекуператоры снижают нагрузку на осушители на 40–60 %, сохраняя комфортную влажность.
• Офисные и торговые центры — где важны тишина, чистота и стабильность микроклимата. Пластинчатые системы работают тише и предсказуемее роторных.

Это не «воздух для дыхания» — это технологический воздух, и его подготовка должна быть такой же надёжной, как и основное оборудование.

Пластинчатый рекуператор: не компонент, а инвестиция

Выбор пластинчатого рекуператора для вентиляции — это решение не о покупке теплообменника, а о снижении операционных издержек. В условиях роста тарифов на энергию, возврат до 90 % тепла — это не «технология будущего», а экономическая необходимость сегодня.

Правильно спроектированная вентиляционная установка с пластинчатым рекуператором окупается за 1,5–4 года — в зависимости от режима работы и климатической зоны. А затем — 15–20 лет стабильной, предсказуемой, автономной экономии.
