Постоянный объем воздуха (CAV) в системе кондиционирования воздуха

Системы постоянного объема воздуха (CAV) остаются одними из самых старых и наиболее простых методов регулирования температуры и циркуляции воздуха в зданиях. В этой статье мы рассмотрим основные характеристики CAV-систем, их преимущества и ограничения, а также способы повышения их эффективности.

Простота и Экономичность

CAV-системы продолжают оставаться популярными благодаря своей простоте установки и низкой стоимости. Они подходят для применения в зданиях различного типа, включая небольшие и старые объекты. Например, в больницах часто выбирают CAV-системы для обеспечения высокого уровня чистоты воздуха и стабильности температуры в операционных залах.

Принцип работы CAV-системы

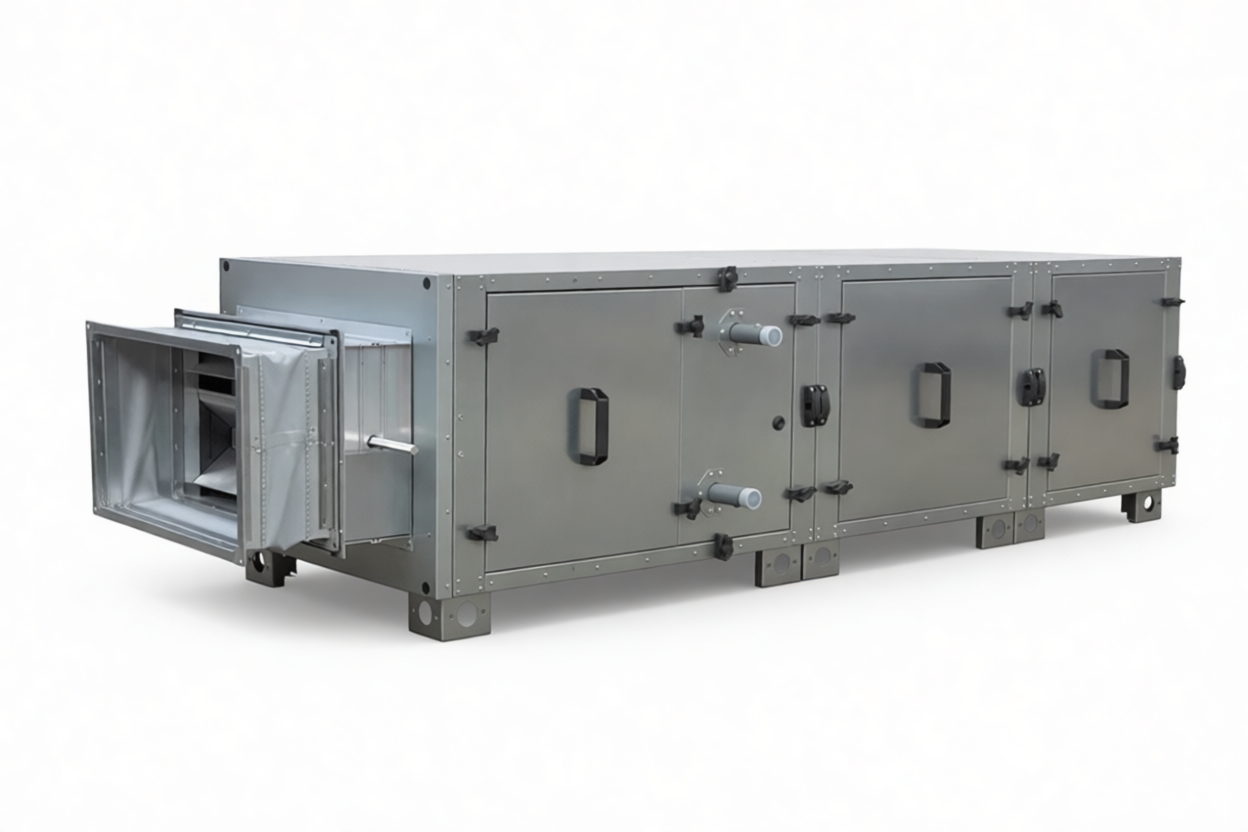

CAV-система состоит из нескольких важных компонентов. Центральным звеном является блок обработки воздуха (AHU), который регулирует температуру и влажность воздуха. Затем обработанный воздух выводится по всему периметру через главный воздуховод. В помещения воздух поступает через диффузоры, после чего использованный воздух возвращается обратно в воздуховод AHU.

Постоянный объем воздуха и его ограничения

Основной чертой CAV-системы является поставка постоянного объема воздуха при постоянной скорости вращения вентиляторов. Регулирование температуры происходит на уровне AHU, что означает, что воздух, поступающий во все помещения, имеет одинаковую температуру. Эффективно это работает, когда во всех помещениях применяются однотипные системы охлаждения и отопления. Однако, если в разных помещениях предъявляются разные требования к температуре, система может оказаться неэффективной.

Концевые перегреватели и их ограничения

Для решения проблем, связанных с различными требованиями к температуре в помещениях, можно установить терминальные перегреватели перед диффузорами. Они повторно нагревают воздух до нужной температуры, но это неэффективно с точки зрения энергопотребления, так как воздух уже охлаждается в AHU. Это означает двойные затраты – на охлаждение и обогрев.

Оптимизация CAV-системы

Для повышения эффективности CAV-системы можно использовать переменно-частотные приводы (VSD/VFD), которые позволяют регулировать скорость вентиляторов и тем самым максимально снизить энергопотребление.

Дуальные Воздушные Потоки

На рынке также можно встретить системы с двунаправленными дуальными потоками (Dual Duct CAV), хотя они становятся все менее распространенными. В среднем один поток представляет собой холодный воздух, а другой - горячий. Регулирование температуры осуществляется с помощью заслонок в каждом доме. Однако такие системы обычно менее эффективны и могут предоставлять дополнительное обслуживание.

CAV-системы продолжают оставаться простыми и доступными решениями для регулирования температуры воздуха в зданиях. Они могут быть эффективными, если все помещения имеют однородные приспособления для кондиционирования, но могут обеспечиваться оптимизацией при наличии различных требований. Для повышения эффективности CAV-системы рекомендуют использовать переменно-частотные приводы и технологии, которые позволяют более точно регулировать температуру в каждом помещении.
