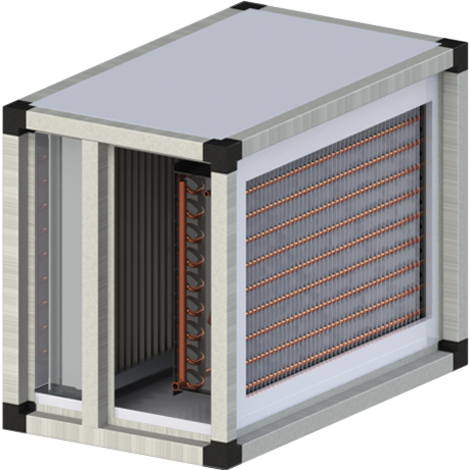

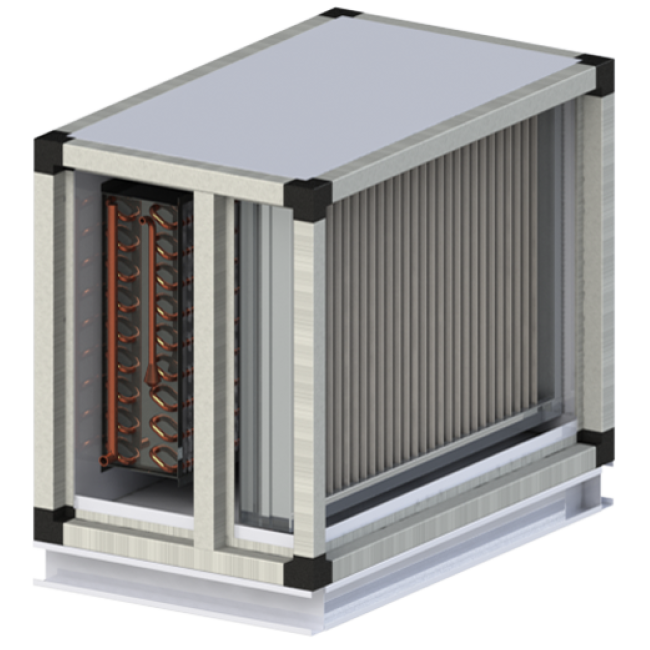

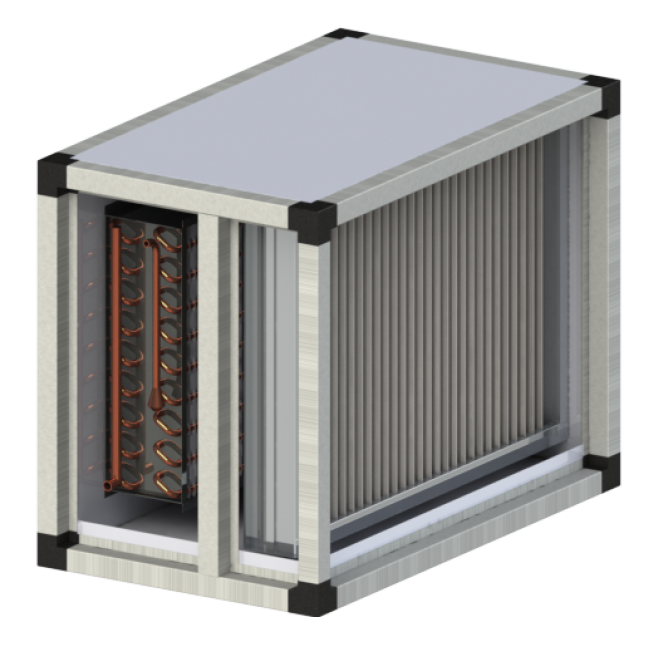

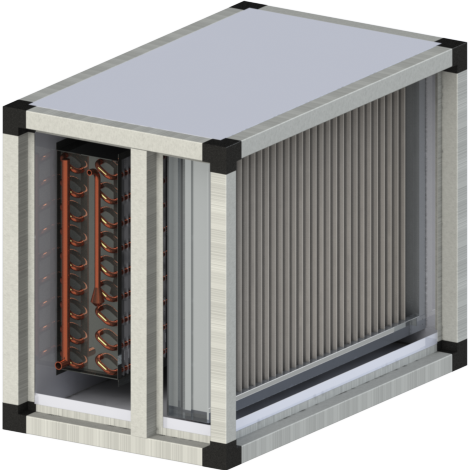

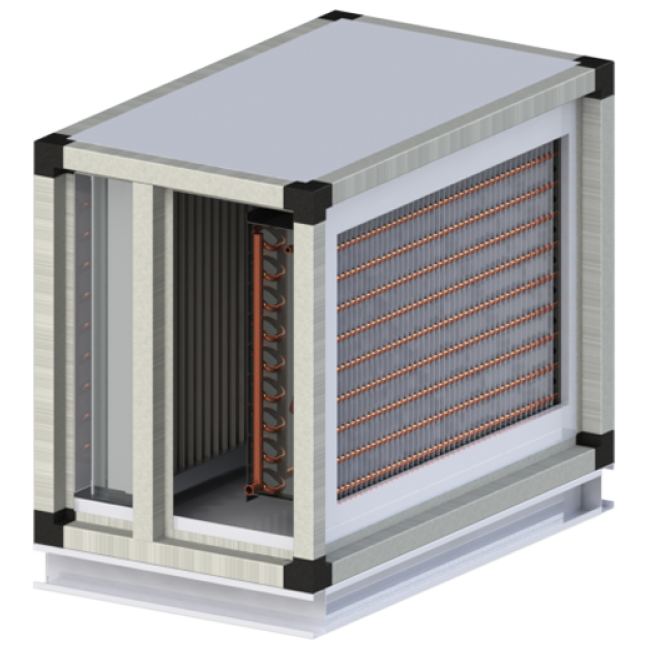

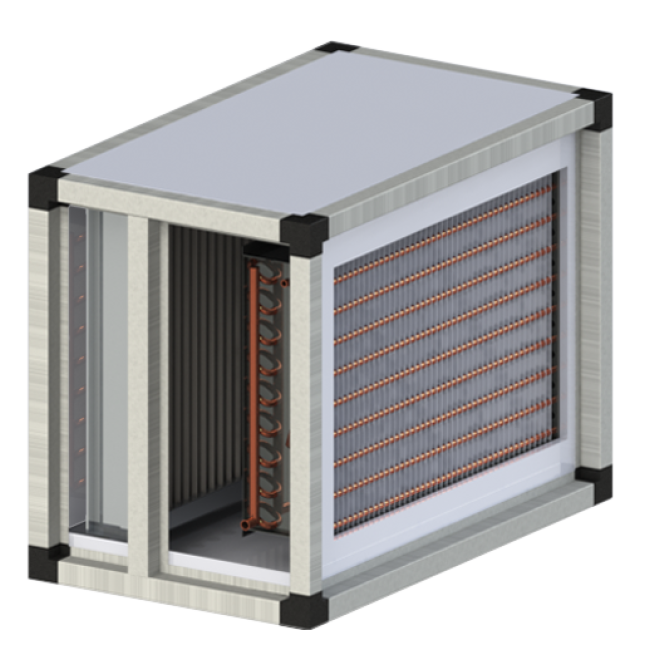

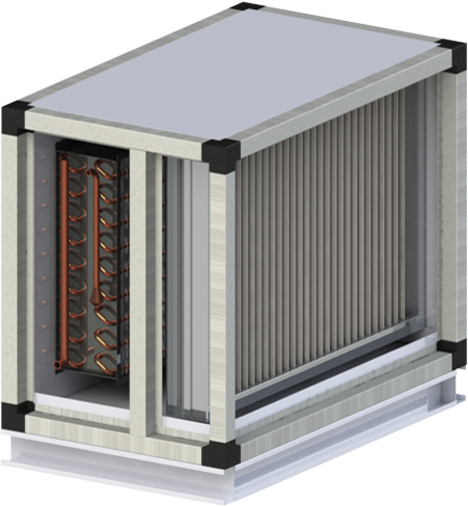

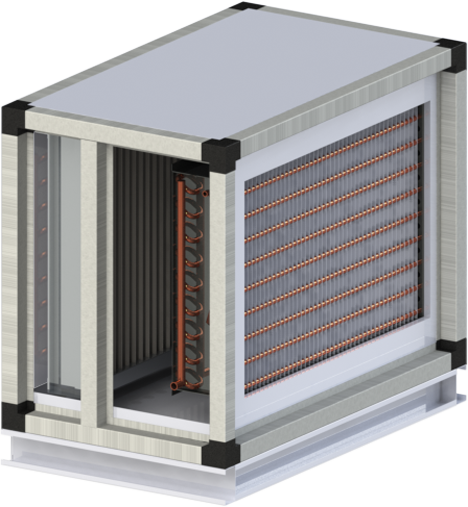

СЕКЦИЯ ФРЕОНОВОГО ВОЗДУХООХЛАДИТЕЛЯ

Фреоновые воздухоохладители изготовлены из медных трубок и алюминиевого оребрения. Они предназначены для охлаждения потока воздуха до требуемой температуры, используя процесс переноса тепла от воздуха к кипящему хладагенту. В качестве хладагентов чаще всего используются фреоны R410aи R407c.

Корпус охладителя сделан из листовой оцинкованной стали. Алюминиевое оребрение обеспечивает эффективный отбор тепла от воздуха и передачу этого тепла к хладоносителю. Толщина пластин оребрения составляет 0,2 мм. Для малой производительности диаметр медных трубок 9,52 мм., при большой мощности диаметр трубок равен 12 мм. Максимальное рабочее давление 2,2 МПа.

В составе климатического агрегата перед секцией водяного охладителя необходима установка фильтра грубой очистки воздуха, защищающего теплообменную поверхность от загрязнения. В стандартный состав секции фреонового воздухоохладителя также входит каплеуловитель со специальным пластиковым профилем и поддон из коррозионностойкого материала для сбора конденсата. Опционально в комплект поставки может входить сифон со специальным клапаном, который исключает проникновение запахов в секцию и помещение.

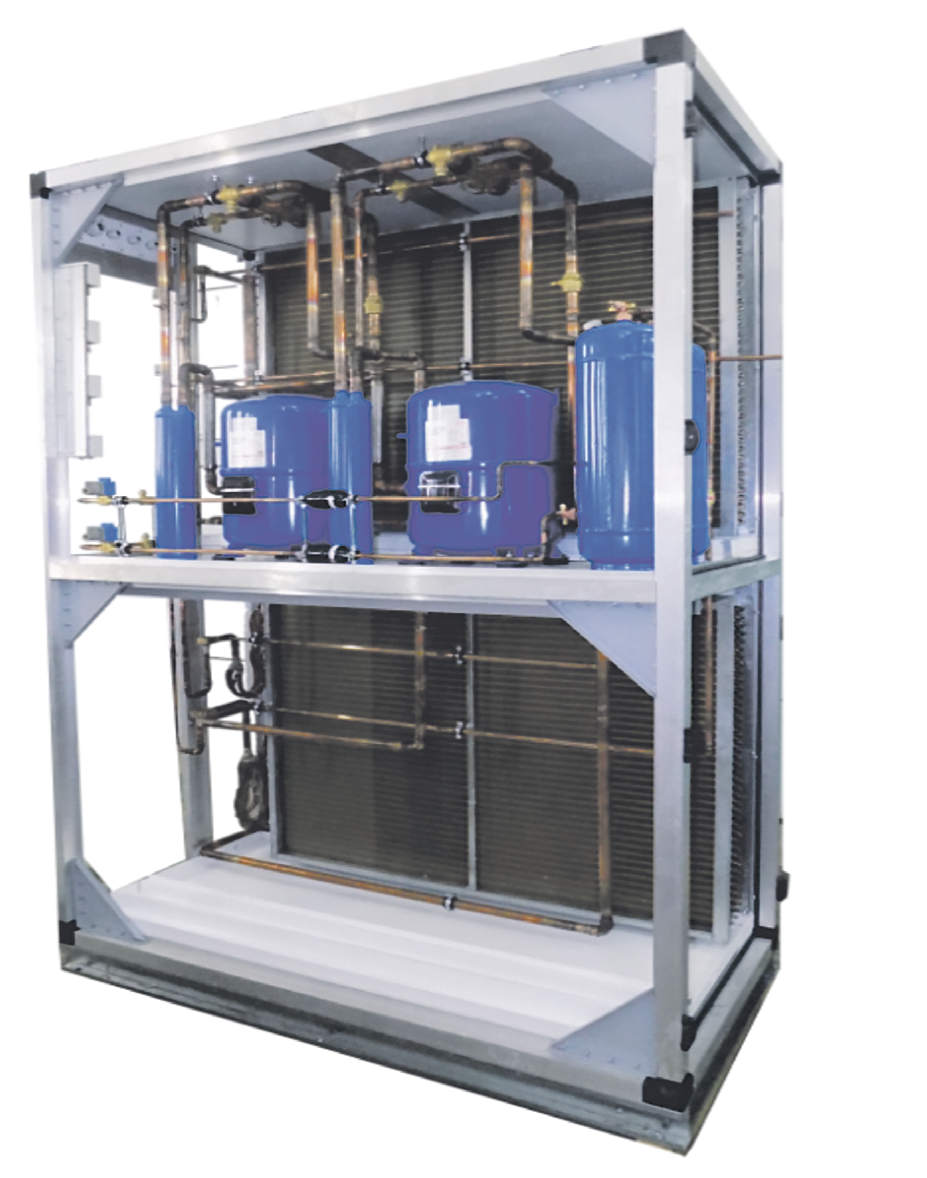

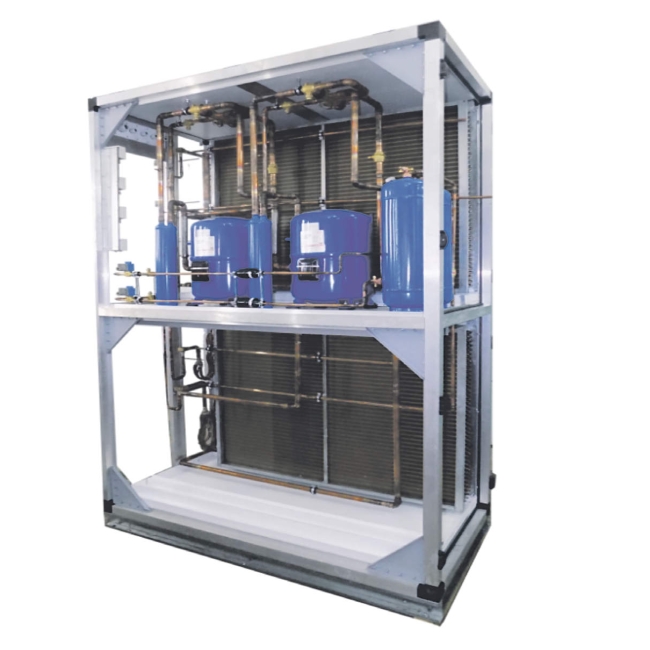

Работа секции фреонового воздухоохладителя (испарителя) не может осуществляться безкомпрессорно-конденсаторного блока (ККБ), термоизолированной медной магистрали, соединяющей ККБ с испарителем, и обвязки компрессорно-конденсаторного блока, установленой на фреоновой магистрали. Обвязка ККБ состоит из следующих основных элементов: фильтр-осушитель, терморегулирующий вентиль, смотровое окно, соленоидный вентиль. Соединение элементов обвязки с магистралью и между собой – пайкой.
