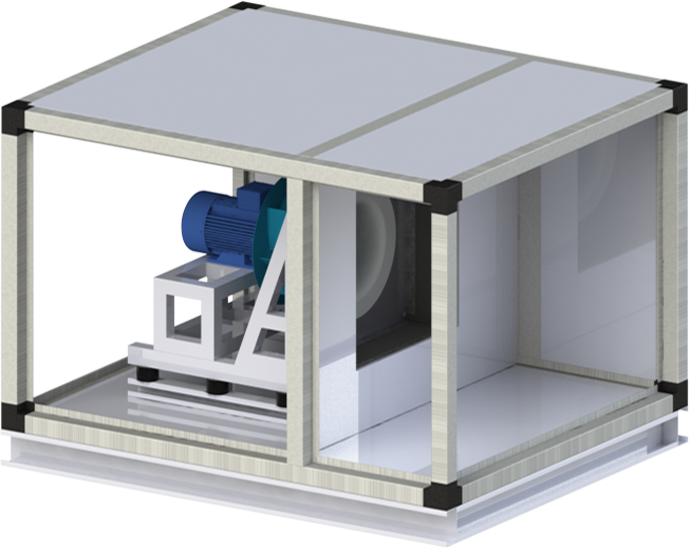

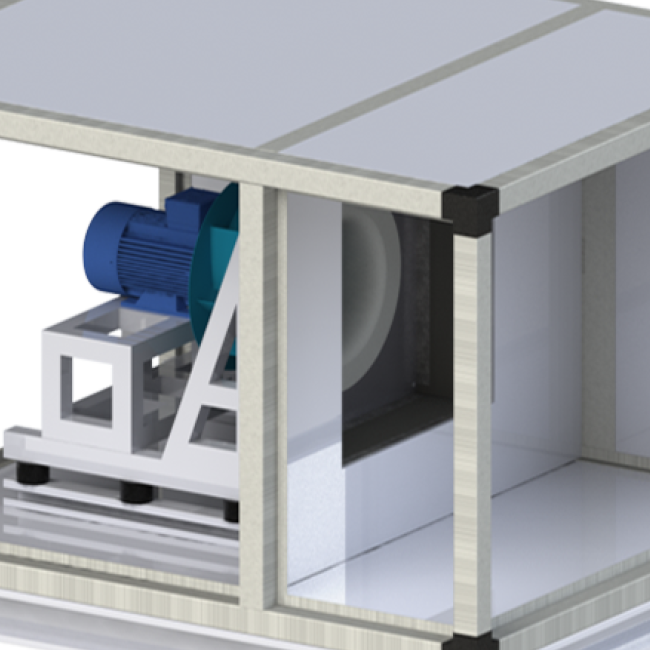

Секция вентилятора

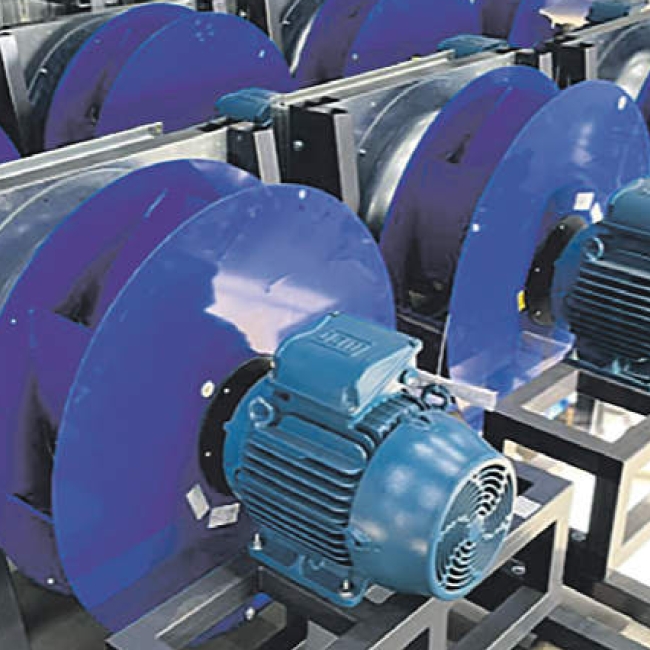

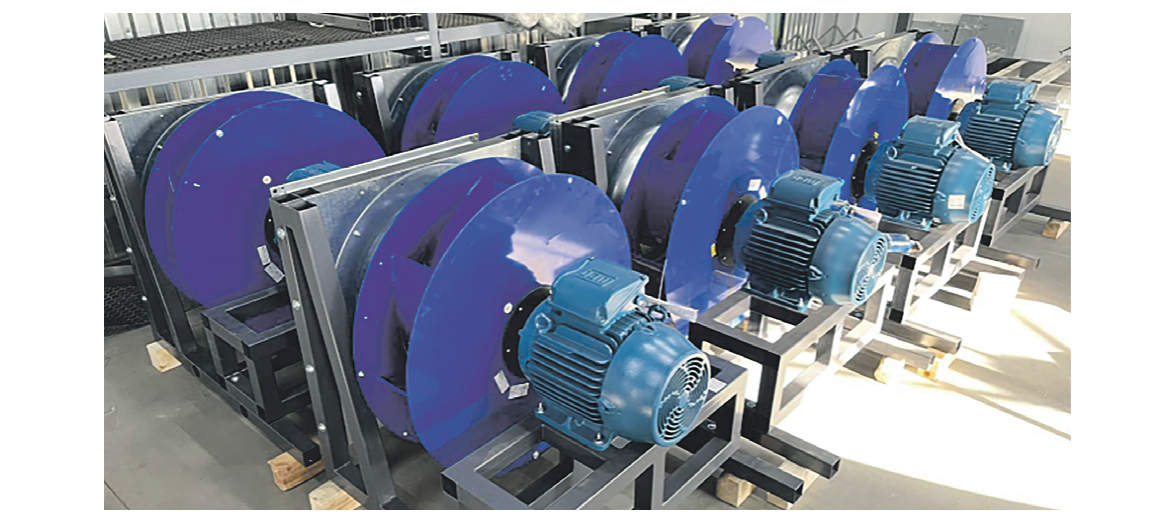

Секция вентилятора предназначена для забора необработанного воздуха с улицы и подачи обработанного в обслуживаемое помещение. Состоит из корпуса, радиального рабочего колеса, конфузора, электродвигателя, крепежной рамы и виброизолирующих опор. Свободно вращающееся рабочее колесо установлено на валу электродвигателя. Рабочее колесо с 7 изогнутыми назад лопатками изготовлено из листовой стали с защитным покрытием, нанесенным методом порошкового напыления.

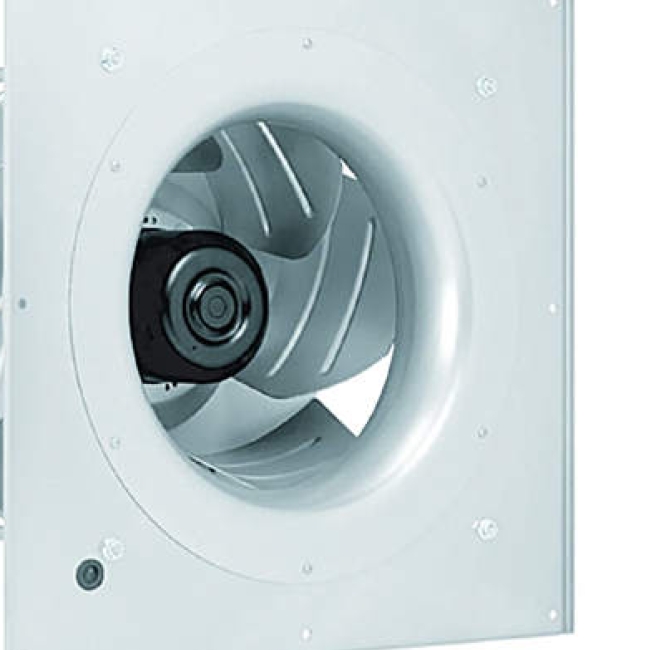

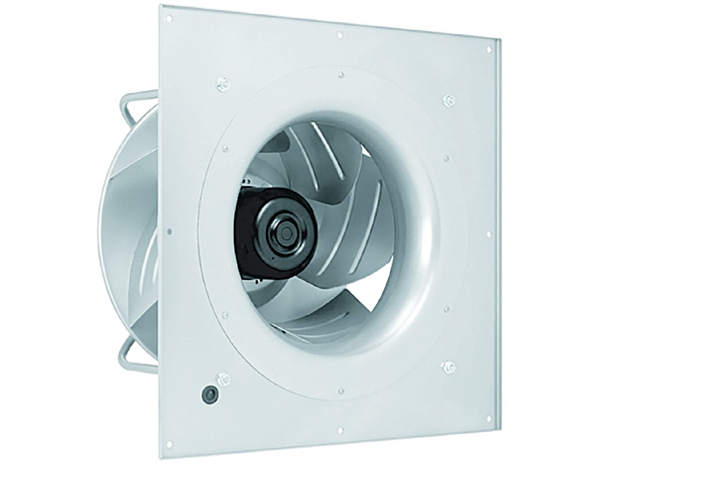

Конфузор изготовлен из оцинкованной стали и необходим для оптимизации всасывания воздуха, а также для замера расхода воздуха с помощью установленного в корпусе конфузора патрубка. Высокоэффективный асинхронный электродвигатель с малошумными подшипниками имеет степень защиты IP55 и предназначен для питания от трехфазной сети 400В 50Гц. Благодаря широкому выбору рабочих колес (диаметр от 220 до 1100 мм) и электродвигателей (от 0,37 до 45 кВт) возможно получение практически любой производительности кондиционера. Для защиты и плавного пуска электродвигателя, а также точного поддержания расхода воздуха и возможности его плавной регулировки (10…100%) применяется частотный преобразователь. Максимальное статическое давление на вентиляторе может достигать 2500 Па, что позволяет обслуживать целые здания с огромным количеством помещений. Рабочая температура: -40°С … +40°С.

Вентиляторы с прямой посадкой рабочего колеса на вал электродвигателя имеют ряд преимуществ перед ременной передачей, таких как:
- более компактная секция;
- отсутствие потери КПД на трение ремня;
- отсутствие контроля натяжения ремня;
- отсутствие угрозы обрыва ремня; - низкий уровень вибрации и шума;
- более высокая надежность и лучшая балансировка вследствие меньшего количества вращающихся элементов.

Кроме общепромышленного исполнения вентиляторы могут быть выполнены во взрывозащищенном, коррозионностойком, теплостойком, северном, и других исполнениях. Также может быть реализован резерв вентиля тора (50% или 100%) и резерв электродвигателя, который позволяет в случае выхода из строя мгновенно производить переключение неисправного вентилятора (электродвигателя) на резервный.
