Прецизионные кондиционеры для серверных и ЦОД: принцип работы, устройство, типы, характеристики, схемы

Современные серверные и центры обработки данных — это не просто «помещение с компьютерами». Это высоконагруженные технологические зоны, где каждый киловатт тепла, каждый процент влажности и каждая микросекунда простоя могут обернуться миллионными потерями. Поэтому обеспечение стабильного микроклимата — не элемент комфорта, а условие непрерывной эксплуатации ИТ-инфраструктуры.

Обычные сплит-системы здесь не работают — ни по надёжности, ни по точности, ни по отказоустойчивости. Для таких задач создаются прецизионные кондиционеры для серверных и ЦОД — инженерные комплексы, сочетающие в себе функции холодильной машины, системы вентиляции, увлажнения, осушения и централизованного мониторинга.

Что такое прецизионный кондиционер — и почему он не «сплит с зимним комплектом»?

Прецизионный кондиционер — это высокоточная система климатического обеспечения (СКО), предназначенная для поддержания заданных параметров микроклимата в технологических помещениях с жёсткими требованиями к стабильности.

Основные отличия от бытовых и полупромышленных систем:

• Режим работы: 24 × 7 × 365, без остановок, срок службы — 10–15 лет без капитального ремонта (у бытовых — циклическая работа, до 5–7 лет).
• Точность поддержания параметров:
• температура — ±0,5 °C (у бытовых — ±1–2 °C);
• влажность — ±2…3 % (у бытовых — не регулируется или ±5–10 %).
• Эффективность охлаждения: более 95 % холода идёт на охлаждение воздуха (у бытовых — около 70 %, остальное — потери).
• Диапазон наружных температур: от −50 °C до +45 °C (с зимним комплектом), тогда как у бытовых — обычно от −15 °C, а «зимник» — внешняя доработка с ограниченной надёжностью.
• Система резервирования: встроенная логика N+1, 2N, автоматическая ротация (у бытовых — отсутствует).
• Контроль влажности: паровой или электродный увлажнитель + активное осушение (у бытовых — только пассивное осушение в режиме охлаждения).
• Интеграция в системы управления: SNMP, Modbus RTU/TCP, BACnet, DCIM, BMS (у бытовых — максимум «сухие контакты»).

Важно: Установка «обычного сплита с зимним комплектом» в серверную — временное и рискованное решение. Даже при доработке он не обеспечит точный контроль влажности (есть риск статического разряда), устойчивость раобты при отказе компрессора, равномерность циркуляции без застойных зон, а также совместимость с системами диспетчеризации дата-центра.

Устройство прецизионного кондиционера

Конструктивно большинство прецизионных кондиционеров для ЦОД — это сплит-системы, но с принципиально иным распределением компонентов.

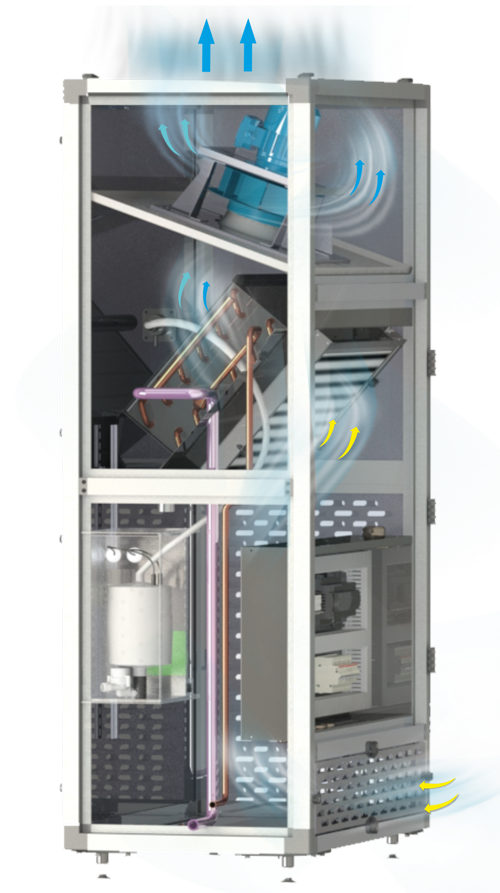

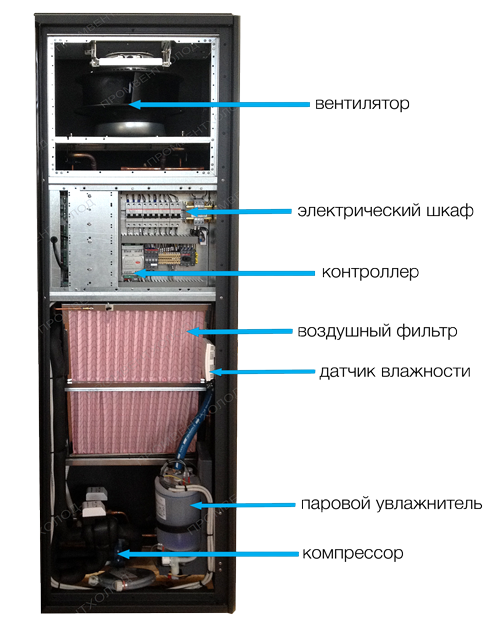

Внутренний блок: «мозг» и «сердце» системы

В отличие от бытовых аналогов, где во внутреннем блоке установлен только испарительный теплообменник и вентилятор, внутренний блок прецизионного кондиционера содержит почти весь технологический цикл:

• Компрессор — маслозаполненный, с подогревом картера (для запуска при −30 °C и ниже);
• Терморегулирующий вентиль (ТРВ) — обеспечивает точное дозирование хладагента под переменную нагрузку;
• Фильтр-осушитель — защита контура от влаги и механических примесей;
• Испарительный теплообменник — с высокой плотностью оребрения и увеличенной площадью теплообмена;
• Вентиляторы с EC-двигателями — с резервированием (2×50 % или N+1), регулировкой оборотов по давлению;
• Увлажнитель — обычно электродный (реагирует на изменение влажности за 10–30 сек), реже — ультразвуковой или паровой;
• Осушитель — работает при избытке влаги, особенно в переходные периоды;
• Фильтр прецизионного кондиционера — как правило, G4 (грубая очистка) + F7–F9 (тонкая, при необходимости), защищает оборудование от пыли и статики;
• Система управления — контроллер с логикой ротации, аварийного переключения, интеграцией в BMS/DCIM.

Такая схема размещения повышает надёжность: компрессор не подвергается воздействию низких температур на улице, а масло остаётся в рабочем состоянии даже при длительных простоях.

Наружные блоки прецизионных кондиционеров

В наружном блоке размещаются только теплоотводящие элементы:

• конденсаторный теплообменник — воздушного или водяного охлаждения;
• вентиляторы конденсатора — с регулятором скорости (для зимнего режима);
• зимний комплект (встроен или опция):
• регулятор скорости вентиляторов (поддержание давления конденсации);
• подогрев картера компрессора;
• подогрев дренажной линии и дроссельной группы.

В случае систем с водяным охлаждением наружный блок заменяется драйкулером (сухая градирня) или насосной станцией (гидравлический модуль) – либо чиллером (при центральном охлаждении).

Как работает прецизионный кондиционер: от базового цикла до свободного охлаждения

Чтобы понять, как работает прецизионный кондиционер, представьте себе замкнутый холодильный контур, который не просто охлаждает — а поддерживает микроклимат точно, непрерывно и надёжно.

Базовый цикл: шкафной прецизионный кондиционер с воздушным охлаждением

Представьте, что компрессор сжимает фреон до высокой температуры и давления — получается горячий газ. Он направляется наружу, в конденсатор, где отдаёт тепло уличному воздуху и превращается в жидкость. Далее жидкий хладагент проходит через фильтр-осушитель, попадает в терморегулирующий вентиль — и здесь давление резко падает. Часть фреона вскипает, образуя парожидкостную смесь с температурой около +5 °C. Эта смесь поступает в испарительный теплообменник внутри серверной: здесь она «вбирает» тепло от забираемого из помещения воздуха, полностью испаряется — и возвращается в компрессор, чтобы начать цикл заново. Воздух при этом охлаждается до +18…+22 °C, осушается (излишки влаги уходят по дренажу), а затем подаётся обратно в зону серверов. Вся эта работа идёт 24/7 — без остановок, без скачков, без человеческого вмешательства.

Режим Free Cooling: когда природа помогает экономить

А теперь — ситуация, когда за окном −10 °C. Зачем включать компрессор, если можно использовать естественный холод? В режиме свободного охлаждения система автоматически переключается: компрессор останавливается, насос начинает циркулировать незамерзающий теплоноситель через драйкулер — тот, что на улице. Охлаждённая жидкость поступает во второй теплообменник, установленный параллельно основному фреоновому, и уже от него — а не от компрессора — воздух в серверной получает нужную «прохладу». Результат? До 70 % экономии электроэнергии зимой — и продление срока службы компрессора за счёт снижения наработки часов.

Типы прецизионных кондиционеров: как выбрать?

Выбор зависит не от «мощности в кВт», а от архитектуры помещения, плотности оборудования и требований к отказоустойчивости.

1. По конструктиву внутреннего блока

• Шкафной прецизионный кондиционер
  — мощность: от 5 до 100+ кВт;
  — применение: крупные серверные, дата-центры с высокой плотностью оборудования;
  — особенности: подача воздуха сверху вниз (D) или снизу вверх (U), совместимость с фальшполом, часто оснащается функцией free cooling.
• Межрядный
  — мощность: 10–40 кВт;
  — применение: серверные с плотной расстановкой стоек, где используются «горячие» и «холодные» коридоры;
  — особенности: устанавливается непосредственно между шкафами, минимизирует смешение воздушных потоков.
• Потолочный
  — мощность: 3–20 кВт;
  — применение: компактные серверные без фальшпола;
  — особенности: крепится к потолку, подача — вниз, забор тёплого воздуха — сверху, управление через систему диспетчеризации.
• Моноблочный
  — мощность: до 15 кВт;
  — применение: небольшие ИТ-помещения, телеком-шкафы;
  — особенности: единый корпус, не требует наружного блока, работает в режиме рециркуляции или с частичным притоком, погрешность температуры — до ±0,5 °C.

2. По способу охлаждения

• Воздушное охлаждение
  — принцип: компрессор + наружный блок с воздушным конденсатором;
  — плюсы: простота монтажа, широкий диапазон мощностей (5–90+ кВт), надёжность в большинстве климатических зон;
  — минусы: эффективность падает при высоких наружных температурах (+35 °C и выше).
• Водяное охлаждение
  — принцип: внутренний блок работает как фанкойл, охлаждение — от чиллера или централизованной системы;
  — плюсы: низкий уровень шума, высокая стабильность при больших нагрузках;
  — минусы: не обеспечивает TIER-совместимость, если источник холода общий для всего здания.
• С водяным конденсатором (комбинированный контур)
  — принцип: фреоновый контур закрыт внутри, конденсатор — пластинчатый теплообменник «фреон–вода», охлаждение — через драйкулер и гидравлический модуль;
  — плюсы: полная автономность, работа при −50 °C, высокая надёжность;
  — минусы: сложнее монтаж, выше капитальные затраты.
• С двойным охлаждением и free cooling
  — принцип: два параллельных теплообменника + возможность переключения между чиллером, компрессором и драйкулером;
  — плюсы: максимальная энергоэффективность (экономия до 70 % зимой), отказоустойчивость (резервирование на уровне источников холода);
  — минусы: высокая стоимость, требует продуманной автоматики и интеграции.

Такой кондиционер может работать: на чиллере — в межсезонье; на компрессоре — в жару; на драйкулере — в мороз. И при отказе одного источника — автоматически переключится на резервный.

3. По направлению воздушного потока

По направлению воздушного потока прецизионные кондиционеры делятся на кондиционеры с нижним выдувом (нагнетанием) воздуха (downflow) – через фальшпол. Это стандарт для серверных. Верхний выдув (нагнетание) воздуха (upflow) применяется при отсутствии фальшпола.

При выборе D-исполнения уточняйте: требуется ли повышенный напор вентилятора (при высоте фальшпола < 400 мм).

4. По уровню резервирования

• N — базовое исполнение (не рекомендуется для критичных нагрузок);
• N+1 — один резервный блок на группу;
• 2N — полное дублирование (для Tier IV).

Автоматическая ротация — обязательна для продления срока службы.

Горячий и холодный коридоры: как избежать «короткого замыкания» воздуха

Представьте: серверные шкафы стоят плотно, как книжные стеллажи. Если они ориентированы «лицом к лицу», то между ними образуется холодный коридор — туда подаётся охлаждённый воздух. А с обратной стороны, где находятся задние панели с вентиляторами, — горячий коридор, откуда тёплый воздух сразу удаляется в вытяжку или возвращается в кондиционер.

Специалисты устанавливают заглушки на все пустые слоты стоек — иначе тёплый воздух просочится вперёд и «замкнётся» на входе. В результате холодный и горячий потоки не смешиваются, КПД системы растёт на 30–40 %, а риск локального перегрева сводится к нулю. Это — не «совет», а обязательное условие эффективной эксплуатации.

Характеристики прецизионных кондиционеров

При выборе оборудования ориентируйтесь не только на холодопроизводительность (кВт), но и на инженерные параметры. Ниже характеристики, на которые обязательно нужно обратить внимание.

• Точность поддержания температуры: ±0,5 °C — обязательное условие для серверных и ЦОД.
• Точность поддержания влажности: ±2 % — для ЦОД Tier III/IV; ±3 % — допустимо для большинства серверных.
• Диапазон наружных температур: минимум −40…+45 °C, оптимально — −50…+45 °C.
• Уровень шума внутреннего блока: не более 62 дБ(А) — если рядом работает персонал.
• Тип вентиляторов: только EC-двигатели с частотным регулированием (не AC!).
• Интерфейсы управления: SNMP (v1/v2/v3), Modbus RTU/TCP, BACnet MS/TP — обязательно.
• Совместимость с системами: поддержка DCIM (Nlyte, Sunbird, EcoStruxure) — критична для крупных ЦОД.

Монтаж и подключение прецизионного кондиционера: как это происходит на практике?

Установка прецизионного кондиционера — это не «пробил дырку, вставил трубу». Это инженерный процесс, где каждый этап критичен.

Специалисты начинают с приёмки оборудования — проверяют комплектность, целостность упаковки, наличие сертификатов. Затем — разметка и монтаж анкерных закладных: ведь внутренний блок может весить до 1,5 тонн, и ему нужна разгрузочная рама, рассчитанная под конкретную модель. После этого устанавливают наружный блок: не «на бетонку», а на подготовленное основание с виброизоляцией и вентиляционными зазорами не менее метра со всех сторон.

Далее — самое ответственное: прокладка фреоновой магистрали. Трубки вакуумируются не «на глаз», а до остаточного давления не выше 150 мкм рт. ст., иначе влагу не вытянешь — и через год начнётся коррозия контура. Дренажная система монтируется с гидрозатвором и индивидуальным отводом для каждого блока — общий дренаж здесь недопустим: засор одного кондиционера не должен ставить под угрозу всю серверную.

Когда всё смонтировано, запускают пуско-наладку: проверяют логику ротации, имитируют аварию (отключают один блок — резервный должен включиться за 30 сек), калибруют датчики влажности, настраивают интеграцию с BMS. И только после этого — подписание акта и передача заказчику полного пакета документации.

Подключение прецизионного кондиционера без участия сертифицированных специалистов аннулирует гарантию у большинства производителей.

Рекомендации по техническому обслуживанию прецизионных кондиционеров

Обслуживание прецизионных кондиционеров — не «почистить фильтр раз в год». Это планово-предупредительная система.

• Ежемесячно:
  — визуальный осмотр оборудования;
  — контроль давлений в контуре;
  — проверка работы вентиляторов и дренажной системы.
• Ежеквартально:
  — замена фильтра прецизионного кондиционера (класс G4, при необходимости — F7–F9);
  — проверка и при необходимости чистка ТЭНов увлажнителя (особенно у электродных);
  — осмотр дренажных лотков и гидрозатворов.
• Раз в 6 месяцев:
  — проверка герметичности фреонового контура (по давлению и логам);
  — диагностика электродвигателей и изоляции компрессора;
  — анализ логов: частота переключений, аварийные коды, работа ротации.
• Ежегодно:
  — полная ревизия: замена масла в компрессоре (при необходимости);
  — промывка теплообменников (внутреннего и наружного блоков);
  — калибровка датчиков температуры и влажности;
  — проверка логики автоматической ротации — ручное тестирование каждого блока в роли основного/резервного.

Важно: Автоматическая ротация требует ручной проверки каждые 12 месяцев — иначе «резервный» блок может оказаться неисправным в момент аварии.

Типичные ошибки при проектировании и эксплуатации

На практике даже грамотно подобранное оборудование может оказаться неэффективным — если допустить ошибки на этапе проектирования или пустить эксплуатацию на самотёк. Мы неоднократно сталкивались с ситуациями, когда серверная начинала «плавать» по температуре не из-за слабого кондиционера, а из-за, казалось бы, мелочей.

Вот что встречается чаще всего:

Первая — и, пожалуй, самая распространённая — ошибка: забывают заглушки на пустые слоты в серверных стойках. Кажется, мелочь — но именно через эти щели тёплый воздух из «горячего коридора» просачивается вперёд и сразу попадает на вентиляторы серверов. Получается так называемое «короткое замыкание» воздушных потоков — холодный воздух не доходит до оборудования, а система в ответ повышает обороты вентиляторов, расходуя энергию впустую.

Вторая — общий дренаж для нескольких прецизионных кондиционеров. На первый взгляд, удобно: одна линия, один гидрозатвор. Но как только один блок выдаёт повышенное количество конденсата (например, при резком повышении влажности), дренажная система перегружается — и вода начинает подниматься в обратную сторону. Автоматика фиксирует перелив — и отключает все подключённые блоки. В итоге — полный простой серверной из-за… засора в трубе.

Третья — игнорирование высоты фальшпола. Если он ниже 400 мм, а у кондиционера стандартные вентиляторы — давления просто не хватит, чтобы равномерно распределить воздух по всей площади. В дальних углах появляются застойные зоны, серверы перегреваются, и администраторы грешат на «недостаточную мощность». На самом деле — недостаток напора.

Четвёртая — полный отказ от увлажнения. Многие считают: «главное — не перегреть, а влажность — вторично». Но при влажности ниже 40 % в помещении начинает накапливаться статическое электричество. Достаточно одного разряда — и чувствительная плата выходит из строя. Особенно это критично в сухие зимние месяцы.

И наконец, пятая — ручное переключение на резервный блок. Да, в теории «оператор всё видит и вовремя среагирует». Но на практике — задержка в 3–5 минут, а то и больше. За это время температура в стойке может подскочить на 8–10 °C — и срабатывает тепловая защита серверов. Автоматическая ротация и мгновенное переключение при аварии здесь не роскошь, а необходимость.

Исправить эти ошибки на этапе проектирования — в разы дешевле и надёжнее, чем «тушить пожар» после аварии.

Заключение: надёжность начинается с правильного выбора

Прецизионные кондиционеры для серверных и ЦОД — это не «оборудование для охлаждения», а инфраструктурная гарантия бесперебойности. От их выбора зависит не только срок службы серверов, но и репутация компании, уровень SLA, соответствие требованиям регуляторов (ФСТЭК, PCI DSS, ISO 27001).

Правильно спроектированная система климатического обеспечения снижает PUE, продлевает ресурс ИТ-оборудования и позволяет масштабировать мощности без реконструкции.
