Крышные каркасно-панельные кондиционеры

Когда речь заходит о климатизации крупных помещений — складов, торговых центров, спортивных залов или ангаров — стандартные сплит-системы быстро исчерпывают свои возможности. Здесь нужны решения иного порядка: компактные, мощные, энергоэффективные и при этом максимально простые в монтаже. Именно для таких задач разработаны крышные кондиционеры — или, как их чаще называют на инженерном сленге, руфтопы.

Однако не все руфтопы одинаковы. Наиболее надёжные и долговечные из них — те, что выполнены по каркасно-панельной конструкции. Этот подход — не маркетинговый приём, а продуманное инженерное решение, позволяющее совместить жёсткость, ремонтопригодность и устойчивость к экстремальным условиям эксплуатации. В этой статье мы подробно разберём, как устроены такие установки, как они работают и в каких случаях их применение становится оптимальным — с точки зрения как технической логики, так и экономической целесообразности.

Что такое крышный каркасно-панельный кондиционер

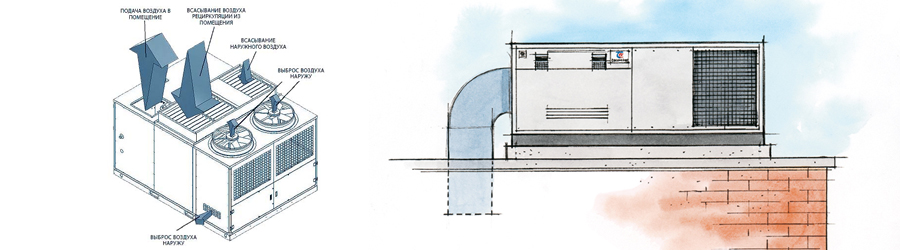

Крышный кондиционер — это моноблочная климатическая установка, устанавливаемая непосредственно на кровле здания и предназначенная для комплексной обработки воздуха: охлаждения, нагрева, фильтрации, осушения и, при необходимости, увлажнения. В отличие от сплит-систем, где внутренний и наружный блоки соединены фреоновой магистралью, руфтоп представляет собой полностью автономный агрегат: вся «начинка» — компрессор, конденсатор, испаритель, вентиляторы, теплообменники, фильтры — находится внутри одного корпуса.

А теперь — ключевое уточнение.

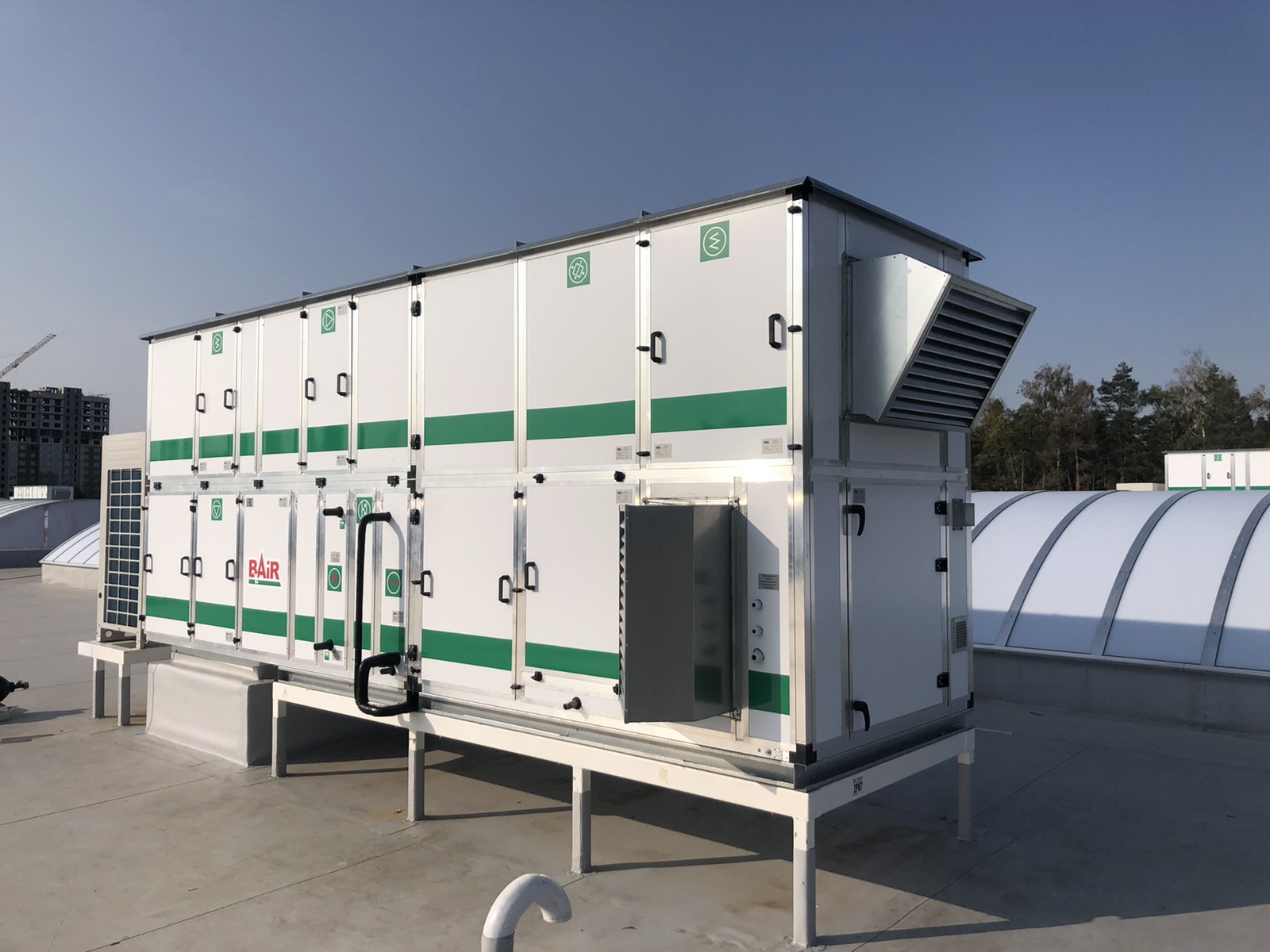

Да, крышные кондиционеры (руфтоп-юниты, rooftop units) могут быть выполнены по каркасно-панельной конструкции — и на практике такая реализация весьма распространена у промышленных моделей. Что это означает?

Под каркасно-панельной конструкцией понимается способ сборки корпуса из двух компонентов:

• несущего каркаса, как правило, из оцинкованного или нержавеющего профиля, обеспечивающего жёсткость и устойчивость к ветровым и снеговым нагрузкам;
• теплоизолированных съёмных панелей, чаще всего — в виде сэндвич-конструкций: наружная обшивка (металл), внутренняя обшивка (металл или антикоррозийное покрытие) и сердечник из пенополиуретана (ППУ) или минеральной ваты.

Такая компоновка даёт сразу несколько преимуществ:

• Механическая прочность — каркас распределяет динамические и статические нагрузки, не допуская деформации при транспортировке и эксплуатации;
• Тепловая стабильность — плотный теплоизоляционный слой предотвращает образование конденсата на внутренних стенках корпуса и снижает теплопотери при работе в режиме нагрева;
• Ремонтопригодность — при необходимости заменить, например, секцию вентилятора или фильтрации, не требуется разбирать всю установку целиком; достаточно снять одну или две панели;
• Герметичность — при качественной сборке стыки панелей обеспечивают надёжную защиту от проникновения влаги и пыли внутрь корпуса даже при сильном ветре и косом дожде.

Иными словами, «каркасно-панельный» — это не модное слово, а признак промышленного, а не полупромышленного исполнения. Именно такие руфтопы рассчитаны на многолетнюю работу без потери характеристик.

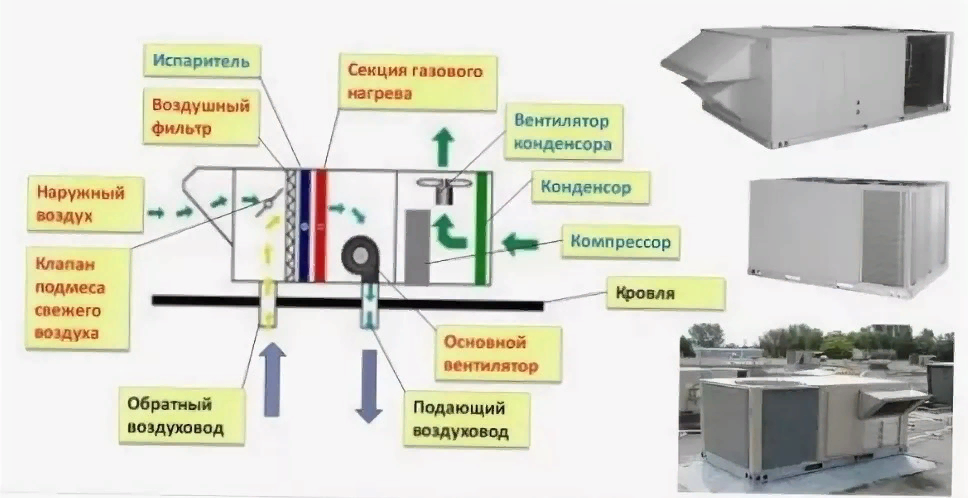

Как устроен крышный каркасно-панельный кондиционер

На первый взгляд, руфтоп — единый массивный короб. Но внутри он чётко разделён на технологические зоны, каждая из которых отвечает за определённый этап обработки воздуха. Поскольку всё оборудование находится в одном корпусе, его компоновка подчинена логике воздушного потока: от забора до подачи.

Рассмотрим типовую последовательность:

1. Секция смешения воздуха

Здесь происходит объединение двух потоков:

• рециркуляционного воздуха, забираемого из помещения через вытяжной канал в кровле;
• наружного воздуха, поступающего через воздухозаборник с регулируемыми заслонками.

Соотношение потоков задаётся автоматикой в зависимости от режима работы:

• 100% рециркуляция — когда вентиляция обеспечивается отдельно;
• частичный подмес (25–50%) — для поддержания минимальных санитарных норм без потери энергоэффективности;
• до 100% свежего воздуха — в моделях, оснащённых каплеуловителем и усиленной фильтрацией (например, для помещений с высокими требованиями к качеству воздуха — лаборатории, фармацевтические цеха).

Заслонки управляются сервоприводами, синхронизированными с общей системой управления. Это позволяет плавно изменять объём подаваемого воздуха без резких скачков давления.

2. Фильтрационная секция

Даже если подаётся преимущественно рециркуляционный воздух, он всё равно содержит пыль, волокна, микроорганизмы. Поэтому сразу после смешения поток проходит через фильтры грубой очистки (класс EU3–EU4). В более требовательных случаях возможна установка карманных фильтров — например, EU5 или EU7, — но это требует расчёта аэродинамического сопротивления и подбора вентилятора повышенной мощности.

Важно: при подмесе наружного воздуха в зимний период фильтры особенно уязвимы к обледенению. В каркасно-панельных руфтопах это учитывается — фильтрационная секция часто размещается после предварительного подогрева (например, в моделях с водяным предварительным калорифером), либо оснащается системой обхода холодного воздуха.

3. Теплообменные и обрабатывающие секции

Это ядро установки. Здесь может быть реализован один или несколько из следующих узлов:

Охлаждение
— Обеспечивается встроенным холодильным контуром: компрессор, испаритель и конденсатор размещены внутри единого корпуса.
— Испаритель, как правило, представляет собой медно-алюминиевый теплообменник, установленный в воздушном канале. Именно здесь воздух отдаёт тепло хладагенту и охлаждается.

Нагрев
Реализуется несколькими способами — выбор зависит от климатических условий, доступа к источникам энергии и требований к эксплуатационным затратам:
— Тепловой насос — за счёт реверса холодильного цикла. Экономичен, но эффективность падает при температуре наружного воздуха ниже –7…–10 °C.
— Электрический ТЭН — надёжен, прост в управлении, но дорог в эксплуатации при больших нагрузках.
— Водяной калорифер — подключается к системе централизованного теплоснабжения или котлу. Оптимален там, где уже есть горячая вода.
— Газовый нагреватель — встречается редко, но применяется в промышленных версиях, где газ — дешёвый и доступный ресурс.

Осушение
— Достигается за счёт работы охладителя при пониженной температуре испарителя: конденсат стекает в поддон и удаляется дренажной системой.
— Для более точного контроля влажности (например, в бассейнах или хранилищах) добавляются специализированные осушители — роторные или рекуперативные, способные снижать влажность независимо от температуры воздуха.

Увлажнение
— Изотермическое (паровое) — генерация пара с помощью электродных или электронагревательных элементов. Даёт чистый, стерильный пар — предпочтительно в офисах, медицинских и IT-помещениях.
— Адиабатное (холодное увлажнение) — распыление воды через форсунки или ультразвуковые излучатели. Энергоэффективно, но требует тщательной подготовки воды и контроля за образованием конденсата на поверхностях.

Важно: не все секции устанавливаются одновременно. Конфигурация подбирается под задачу — например, для супермаркета достаточно охлаждения и частичного нагрева (ТЭН или тепловой насос), а для фитнес-клуба с бассейном потребуется ещё и осушение, возможно — увлажнение в зоне тренажёров.

4. Вентиляторная и шумоглушащая секции

Воздух, прошедший обработку, захватывается центробежным или радиальным вентилятором большой мощности. Его задача — преодолеть аэродинамическое сопротивление не только внутренних элементов руфтопа, но и всей приточной сети: воздуховодов, заслонок, решёток.

В каркасно-панельных установках вентиляторная камера всегда снабжена встроенными шумоглушителями — как по всасыванию, так и по нагнетанию. Это критично: даже при расположении на крыше, слишком высокий уровень шума может стать проблемой при близком расположении жилых зон или офисов.

Кстати, именно здесь проявляется ещё одно преимущество несущего каркаса: он позволяет жёстко зафиксировать вентилятор на виброизолирующих опорах, исключая передачу вибрации на корпус и, как следствие — на кровлю.

5. Конденсатор и дренаж

Конденсатор охлаждается наружным воздухом, который забирается отдельным потоком (часто через решётку в боковой или задней панели корпуса) и выбрасывается в атмосферу. Это делает систему полностью автономной — никаких башенных охладителей или градирен.

А вот конденсат, образующийся на испарителе, требует дренажа. Он собирается в поддон, откуда через сифонный или насосный узел отводится в ливнесток. В северных регионах с подогревом поддона — чтобы избежать замерзания.

Как работает руфтоп: от потока воздуха к контролю микроклимата

Представьте: вы находитесь в огромном складском помещении площадью 5000 м². Летом температура за окном — +35 °C, внутри — +42 °C без кондиционирования. Задача — поддерживать +24 °C и влажность 55% круглосуточно.

Вот как это решает крышный каркасно-панельный кондиционер:

1. Через вытяжное отверстие в кровле забирается 15 000 м³/ч воздуха из помещения.
2. Через регулируемую заслонку подмешивается 3 000 м³/ч наружного воздуха (20% — санитарная норма для склада с персоналом).
3. Смесь проходит фильтрацию (EU4), затем охлаждается испарителем до +12 °C — при этом из воздуха конденсируется значительная часть влаги.
4. Поток проходит через ТЭН (или рекуператор, если есть утилизация тепла), где температура повышается до +18 °C — чтобы избежать «холодного дуновения» и пересушивания.
5. Подготовленный воздух подаётся в зал через систему приточных диффузоров, равномерно распределённых по потолку.
6. Автоматика отслеживает температуру и влажность в реальном времени и корректирует:

• частоту вращения вентилятора (через ЧРП),
• мощность компрессора (инверторное управление),
• положение заслонок подмеса.

Всё это происходит автономно. Оператору остаётся лишь следить за показаниями на панели управления или в удалённом интерфейсе.

Виды крышных каркасно-панельных установок

Хотя принципиальная схема одинакова, конфигурации различаются в зависимости от задач. Условно их можно классифицировать по двум критериям.

По типу обработки воздуха

• Только охлаждение — базовый вариант для летней эксплуатации в помещениях без требований к отоплению (например, холодильные склады не нуждаются в нагреве, но нуждаются в точном контроле влажности).
• Охлаждение + нагрев — самый востребованный тип. Особенно популярен в регионах с резким перепадом температур: весной и осенью можно использовать тепловой насос, зимой — переключаться на ТЭН или водяной калорифер.
• Охлаждение + осушение — для объектов с высокой влажностью: бассейны, мойки, пищевые производства.
• Охлаждение + увлажнение — для помещений с требованиями к увлажнению: серверные, типографии, музейные хранилища, оранжереи.
• Полноценный режим вентиляции — подмес 100% наружного воздуха при наличии каплеуловителя и усиленной фильтрации. Такие модели позволяют полностью заменить приточную установку.

По способу подачи воздуха

• Рециркуляционные — работают в замкнутом контуре, вентиляция вынесена в отдельную систему.
• С подмесом — встроенный контроль объёма свежего воздуха. Именно такие установки экономически выгодны: одна система вместо двух.

Где и почему применяют крышные каркасно-панельные кондиционеры

Руфтопы — не универсальное решение. Их эффективность максимальна при соблюдении нескольких условий:

✅ Помещение находится непосредственно под установкой (одноэтажное здание или верхний этаж многоэтажки).
✅ Есть достаточно места на кровле — не только под корпус, но и для обслуживания (минимум 60–80 см с каждой стороны).
✅ Кровля выдерживает статическую и динамическую нагрузку (вес 500–2000 кг + ветер, снег, вибрация).
✅ Длина приточных воздуховодов — не более 30–50 м (иначе растут потери давления, требуются более мощные вентиляторы, растёт уровень шума).

Исходя из этого, типичные области применения:

• Логистические комплексы и склады — большие объёмы, высокие потолки, минимальные требования к архитектуре фасада.
• Торговые центры и гипермаркеты — особенно те, что занимают целиком один этаж. Здесь руфтопы часто монтируются в шахматном порядке по всей кровле.
• Спортивные сооружения — бассейны, тренажёрные залы, где важны и температура, и влажность, и подача свежего воздуха.
• Промышленные цеха и ангары — когда нужна устойчивая работа при высоких теплопритоках (станки, освещение, персонал).
• Выставочные павильоны и конференц-центры — где требуется гибкость: быстро переключаться между режимами «максимум охлаждения» (при полной загрузке) и «экономичный нагрев» (в простое).

Интересный нюанс: в последнее время всё чаще руфтопы используют для модульных зданий и быстровозводимых конструкций. Почему? Потому что каркасно-панельный руфтоп легко монтируется на готовую кровлю после возведения здания — без сложных фундаментов под наружные блоки и без прокладки длинных фреоновых трасс. Это сокращает сроки ввода объекта в эксплуатацию на недели.

Преимущества и ограничения: трезвая оценка

Почему выбирают крышные каркасно-панельные установки?

• Моноблочность = упрощение монтажа. Нет фреоновых трасс, нет кабельных развязок между блоками. Пробил отверстия в кровле — и подключил воздуховоды.
• Компактность при высокой производительности. Один руфтоп мощностью 100 кВт охлаждения занимает меньше места, чем эквивалентная система из чиллера + насосной станции + приточной установки.
• Энергоэффективность за счёт коротких контуров. Фреон не «путешествует» по десяткам метров труб — он циркулирует в пределах 2–3 метров внутри корпуса. Это снижает потери давления и повышает COP.
• Низкий уровень шума внутри помещения. Источник шума — на крыше, а воздуховоды легко оснащаются шумоглушителями.
• Гибкость наращивания. При расширении площади просто устанавливается ещё один руфтоп — без реконструкции существующей системы.

Где руфтопы не подойдут?

• Многоэтажные здания с глубокой планировкой. Если помещение находится в центре здания или на 1–2 этаже, руфтоп не справится с перепадом давления в длинной сети воздуховодов. Здесь эффективнее центральная система с чиллером и вентиляционными камерами в подвале или техэтаже.
• Объекты с жёсткими ограничениями по нагрузке на кровлю. Например, старые здания с мягкой кровлей или без усиленных балок.
• Помещения с высокими требованиями к стерильности (классы чистоты ISO 5–7). Там потребуются HEPA-фильтры, избыточное давление, контроль перетоков — и руфтопы уже не справятся в одиночку.

Каркасно-панельная конструкция — не дань моде, а ответ на вызовы эксплуатации

Завершая статью, вернёмся к центральной идее.

Почему именно каркасно-панельное исполнение делает руфтоп по-настоящему промышленным решением?

Потому что оно напрямую отвечает на три основных вызова:

1. Надёжность в сложных условиях. На крыше — перепады температур от –40 °C до +50 °C, ультрафиолет, снег, град, ветер 25 м/с. Металлический каркас + толстый ППУ-панель — это гарантия, что корпус не деформируется и не «потечёт» через 3–4 года эксплуатации.
2. Обслуживаемость без простоя. Замена фильтра? Снял панель — и через 10 минут всё готово. Ремонт вентилятора? Не нужно демонтировать крепления всей установки — только одну боковину. Это снижает простои и стоимость ТО.
3. Долговечность при минимальном уходе. Герметичные стыки, дренаж с подогревом, антикоррозийное покрытие — всё это продлевает срок службы до 15–20 лет при регулярном обслуживании.

Такие установки не «продаются с наценкой за бренд». Они стоят дороже — но за счёт продуманной инженерии, а не маркетинга. И в итоге оказываются дешевле по суммарному TCO (Total Cost of Ownership) — из-за меньшего энергопотребления, редких поломок и более длительного срока службы.

Вместо заключения: когда стоит рассматривать руфтоп

Если вам нужно:

• быстро охладить или обогреть большое помещение,
• совместить кондиционирование и вентиляцию в одном решении,
• минимизировать вмешательство в архитектуру здания,
• получить систему, которую можно расширить или модернизировать через 5–10 лет,

— тогда каркасно-панельный крышный кондиционер — не просто вариант. Это рациональный выбор инженера, который ценит простоту, надёжность и чёткую логику в конструкции.

А технические детали — всегда можно уточнить у специалистов нашей компании "БАИР Северо-Запад", которые не навязывают «готовое решение», а помогают подобрать конфигурацию под ваш объект. Потому что хороший руфтоп — это не «коробка на крыше». Это тщательно сбалансированная система, в которой каждый элемент работает на результат.
