Роторные рекуператоры для систем вентиляции

В современных инженерных решениях по обеспечению микроклимата роторные рекуператоры воздуха занимают особое место. Это не просто компонент приточно-вытяжной установки — это ядро энергоэффективности вентиляционной системы. При грамотной интеграции рекуператор роторного типа способен снизить энергопотребление на подогрев или охлаждение приточного воздуха на 70–85 %, обеспечивая при этом стабильный воздухообмен даже при экстремальных климатических условиях. Особенно ценится эта технология в промышленности — где требуются высокие расходы воздуха, жёсткие требования к влажности и постоянная работа в условиях температурных перепадов.

Что такое роторный рекуператор для вентиляции?

Рекуператор роторного типа — это регенеративный теплообменник, в котором передача энергии (тепла и, при наличии, влаги) осуществляется через вращающийся цилиндрический ротор, набранный из тонких гофрированных металлических пластин. В отличие от пластинчатых аналогов, у ротора отсутствует неподвижная граница между потоками: теплоаккумулирующий элемент физически перемещается из зоны вытяжного воздуха в зону притока и обратно — циклично, непрерывно, с частотой, задаваемой приводом.

Эффективность такой схемы обусловлена двумя факторами:

• огромная площадь теплообмена при компактных габаритах ротора;
• возможность одновременной рекуперации энтальпии — то есть не только тепловой энергии, но и скрытой теплоты фазового перехода воды (влаги).

При этом схема роторного рекуператора не требует сложных обходных каналов или дренажей. Всё происходит внутри одного корпуса — за счёт кинематики вращения.

Как работает роторный рекуператор: физика цикла

Принцип работы роторного рекуператора — циклический и симметричный. Воздухообмен разделён на две зоны, занимающие примерно по 180° сечения ротора:

• Фаза нагрева (вытяжка): тёплый и влажный воздух, удаляемый из технологического помещения, проходит через нижнюю половину ротора. Пластины ротора аккумулируют тепловую энергию, а при наличии гигроскопического покрытия — и влагу. На выходе воздух охлаждается и выбрасывается наружу.
• Фаза отдачи (приток): нагретая часть ротора поворачивается в верхнюю зону, где встречает холодный приточный воздух. Тот, проходя через горячую матрицу, получает тепло — и при сорбционном покрытии — дополнительно насыщается влагой.

Как работает роторный рекуператор летом? Аналогично, но с обратной термодинамикой: если вытяжной воздух холоднее наружного (например, за счёт работы холодильного оборудования или сплит-систем), ротор аккумулирует «холод», охлаждая приток. Это так называемый пассивный фрикулинг — режим, реализуемый в ряде промышленных ПВУ с роторным рекуператором.

Скорость вращения роторного рекуператора — ключевой параметр управления. Чем она ниже, тем больше времени ротор проводит в каждой зоне, тем глубже происходит тепло- и влагообмен. Однако чрезмерное замедление увеличивает продувочный сектор — зону между потоками, где возможен кратковременный переток. Именно здесь работают щеточные уплотнители роторного рекуператора — износостойкие элементы, минимизирующие смешивание (обычно до 2–5 %, что допустимо в большинстве промышленных приложений).

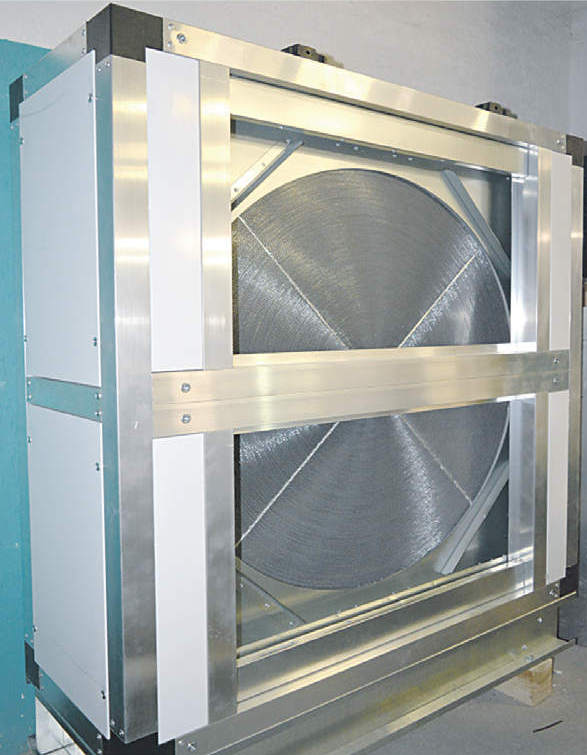

Устройство роторного рекуператора: инженерная анатомия

Устройство роторного рекуператора опирается на три ключевые подсистемы:

1. Ротор (теплоаккумулирующий барабан)

Основа — многослойный пакет из алюминиевой фольги: гладкой и гофрированной, намотанной в цилиндр. Толщина пластины — от 0,05 до 0,1 мм. Ширина и диаметр ротора определяют производительность по воздуху (от 500 до 50 000 м³/ч и более).

Для утилизации влаги применяется сорбционный роторный рекуператор, в котором пластины покрыты молекулярным ситом 3Å. Такое покрытие селективно адсорбирует только молекулы воды (диаметр ~2,7 Å), не пропуская вирусы, бактерии и органические загрязнители. Это — энтальпийный роторный рекуператор в чистом виде: он возвращает как явное, так и скрытое тепло.

2. Приводная система

Двигатель роторного рекуператора — обычно бесщёточный, с частотным управлением. Через ременную передачу (редко — прямую) он вращает ротор со скоростью от 0,5 до 10 об/мин.

Привод роторного рекуператора оснащён защитой от блокировки: при примерзании или механическом заедании автоматика снижает крутящий момент, предотвращая обрыв ремня. Плавный пуск — обязательная функция в современных системах.

3. Уплотнения и корпус

Корпус выполняется из оцинкованной стали с антикоррозийным покрытием. В зоне раздела потоков устанавливаются:

• щеточные уплотнители роторного рекуператора — из нержавеющей стали или композитных волокон;
• жёсткие уплотнительные планки — для герметизации торцов ротора.

Любой зазор свыше 0,2 мм приводит к росту перетока и падению КПД. Поэтому при установке роторного рекуператора строго выдерживается горизонтальность — с допуском не более ±1 мм на метр длины. Иначе ротор «ведёт», изнашиваются уплотнения, появляются вибрации.

Типы роторных рекуператоров для систем вентиляции

Классификация основана на функциональных и конструктивных признаках:

• По функции рекуперации:
• Тепловой (металлический ротор)
  — Передаёт только явное тепло.
  — Не возвращает влагу.
  — Применяется в цехах с избытком влаги (например, после моечных операций), где её утилизация нежелательна.
• Сорбционный роторный рекуператор
  — Пластины покрыты молекулярным ситом 3Å.
  — Утилизирует до 85 % влаги и до 87 % тепловой энергии.
  — Рекомендуется для производств с сушкой, термообработкой, лабораторий — где критична стабильность влажности.
• Конденсационный ротор
  — Работает при температурах ниже точки росы: влага конденсируется на пластинах и стекает в дренаж.
  — Требует подключения дренажной системы.
  — В современных промышленных ПВУ используется редко из-за усложнения монтажа и обслуживания.
• По температурному диапазону:
• Общеадминистративные (до +80 °C)
  — Для складов, офисов, административных зданий.
• Повышенной термостойкости (до +250 °C)
  — Подходит для вытяжки от печей, сушильных камер, покрасочных линий.
• Высокотемпературные (до +450 °C и выше)
  — Изготавливаются из жаропрочных сплавов.
  — Применяются в металлургии, энергетике, цементной промышленности.
• По управлению:
• Ручной (фиксированная скорость вращения)
  — Устаревший тип, без адаптации под изменяющиеся условия.
• Частотно-регулируемый
  — Стандарт для современных приточных установок с роторным рекуператором.
  — Позволяет корректировать КПД в зависимости от ΔT и влажности.
• Интеллектуальный (с CAV-системой и датчиками ΔP)
  — Автоматически поддерживает заданный расход воздуха.
  — Реагирует на загрязнение фильтров, изменение сопротивления, перепады давления.
  — Интегрируется в системы диспетчеризации.

В установки общеадминистративного исполнения наша компания BAIR устанавливает роторные рекуператоры с повышенным коэффициентом полезного действия.

КПД роторного рекуператора: цифры и реалии

КПД роторного рекуператора — не единичная величина, а диапазон, зависящий от:

• температурного напора (ΔT);
• скорости вращения;
• вида покрытия (металл vs. сорбционное);
• чистоты поверхности пластин.

По данным испытаний, КПД по теплу составляет:

• 75–82 % — для базовых металлических роторов;
• до 87 % — для сорбционных (энтальпийных) моделей за счёт возврата влаги.

КПД по влаге — до 85 % у сорбционных роторов. Это означает, что зимой, при наружной влажности 20 % и внутренней — 45 %, рекуператор компенсирует до ¾ потребности в увлажнении без подключения дорогостоящих паровых увлажнителей.

Преимущества роторных рекуператоров для промышленного использования

Устойчивость к обмерзанию

Многие считают, что обмерзание роторного рекуператора — неизбежно. Однако сорбционный роторный рекуператор благодаря адсорбции влаги снижает точку росы в зоне вытяжки. При этом температура обмерзания роторного рекуператора с покрытием 3Å опускается до −32 °C — без предварительного подогрева притока.

Защита роторного рекуператора от обмерзания реализуется двумя путями:

• пассивно — за счёт сорбционного эффекта;
• активно — через контроль перепада давления на роторе: при росте сопротивления система автоматически увеличивает скорость вращения или задействует обходной канал.

Допустимый дисбаланс потоков — до 30 %

Пластинчатые рекуператоры «любят» баланс притока и вытяжки. Роторные — нет. В промышленности часто требуется намеренный дисбаланс: избыточный приток для компенсации утечек в пневмосистемах или избыточная вытяжка у местных отсосов. Ротор выдерживает это без потери КПД.

Отсутствие дренажа и компактность

Сравните: пластинчатый энтальпийный рекуператор требует сборного поддона и дренажного насоса. Ротор — герметичен. Это упрощает монтаж в стеснённых помещениях — например, в машинных залах или на крышах.

Фрикулинг без обходного канала

В межсезонье достаточно остановить вращение ротора — и он превращается в статический теплообменник с низким сопротивлением, пропуская воздух почти без перепада давления. Этот режим экономит электроэнергию на вентиляторы.

Недостатки и возможные неисправности роторного рекуператора

Как и любая механическая система, ротор имеет уязвимости. Но знание их позволяет избежать эксплуатационных сбоев.

Основные возможные неисправности роторного рекуператора:

• Износ щёточных уплотнений → рост перетока до 10–15 %.
  Решение: плановая замена раз в 2–3 года (в зависимости от запылённости).
• Растяжение ремня привода → снижение скорости, падение КПД.
  Решение: контроль натяжения при ТО; использование армированных ремней.
• Загрязнение поверхности пластин → снижение КПД на 15–30 %, рост перепада давления, риск обмерзания.
  Решение: обязательная установка фильтров G4 на вытяжке и F5–F7 на притоке. Чистка ротора — не реже 1 раза в год.
• Нарушение горизонтальности при монтаже → вибрация, быстрый износ подшипников.
  Решение: строгий контроль уровня при установке роторного рекуператора, применение антивибрационных подкладок.
• Некорректный расчёт роторного рекуператора → работа вне проектного режима.
  Например: слишком высокая скорость при малом ΔT приводит к «недогреву»; слишком низкая — к перетоку.
  Решение: при расчёте роторного рекуператора необходимо учитывать не только расход воздуха, но и:
• температурный график по месяцам;
• влажностный режим;
• допустимый переток;
• наличие агрессивных примесей (кислоты, масла, пыль).

Роторный или пластинчатый: объективное сравнение

Часто задают вопрос: «какой рекуператор лучше — роторный или пластинчатый?» Ответ зависит от задачи. Сравним по ключевым параметрам:

• КПД по теплу
  — Роторный: 75–87 %.
  — Пластинчатый: 60–80 % (зависит от материала и конструкции).
• Утилизация влаги
  — Роторный: до 85 % у сорбционных моделей.
  — Пластинчатый: только в специализированных мембранных вариантах — до 60 %, и с меньшей стабильностью.
• Смешивание потоков
  — Роторный: 2–5 % (норма для большинства промышленных применений).
  — Пластинчатый: <1 % (предпочтителен в «чистых» зонах — операционных, фармпроизводстве).
• Обмерзание при низких температурах
  — Роторный: маловероятно при использовании сорбционного покрытия — стабильная работа до −32 °C без предварительного подогрева.
  — Пластинчатый: высокий риск обмерзания уже при −10…−15 °C без байпаса или преднагрева.
• Допустимый дисбаланс притока и вытяжки
  — Роторный: до ±30 % — позволяет создавать избыточное или пониженное давление в помещении.
  — Пластинчатый: рекомендуется ≤10 %, иначе резко падает эффективность.
• Габариты
  — Роторный: компактнее на 30–40 % при равной производительности.
  — Пластинчатый: требует больше места, особенно энтальпийные версии (из-за дренажа и обходных каналов).
• Обслуживание
  — Роторный: требуется периодическая чистка ротора, контроль ремня, уплотнений, горизонтальности.
  — Пластинчатый: минимальное — промывка/продувка, отсутствие подвижных частей.
• Энергопотребление
  — Роторный: есть (привод + управление), но незначительно (до 50–100 Вт).
  — Пластинчатый: пассивный — нулевое потребление.
• Стоимость
  — Роторный: выше на 25–40 % (за счёт сложной конструкции и автоматики).
  — Пластинчатый: ниже, особенно базовые алюминиевые модели.

В промышленной вентиляции — особенно там, где важна стабильность влажности, допустим переток, а температуры опускаются ниже −15 °C — роторные рекуператоры для систем вентиляции почти всегда предпочтительнее.

Управление роторным рекуператором: от базового до интеллектуального

Управление роторным рекуператором реализуется либо через штатную автоматику ПВУ, либо через выносной контроллер.

Базовые функции:

• регулировка скорости вращения роторного рекуператора (ручная или по заданному КПД);
• остановка ротора (режим фрикулинга или консервации);
• защита от блокировки.

Продвинутые системы (в составе приточно-вытяжной установки с роторным рекуператором) включают:

• CAV-режим (К-фактор): два датчика давления — до и после ротора — корректируют обороты вентиляторов и скорость ротора, поддерживая стабильный расход, даже при забитых фильтрах;
• интеграция с датчиками влажности: автоматическое снижение скорости при высокой влажности вытяжки, чтобы избежать конденсации;
• удалённый мониторинг — через Modbus TCP или BACnet.

Заключение: ротор как инструмент энергосбережения

Приточные и вентиляционные установки с роторным рекуператором, а также полноценные ПВУ с роторным рекуператором — это не «мода», а зрелая технология, доказавшая эффективность в тысячах проектов по всему миру. Особенно в условиях растущих тарифов на энергоносители и ужесточения требований к энергоэффективности зданий.

Выбор в пользу ротора — это:

• стабильный микроклимат вне зависимости от сезона;
• снижение эксплуатационных затрат;
• гибкость при проектировании (дисбаланс, компактность, отсутствие дренажа);
• долгосрочная надёжность при грамотном подборе и обслуживании.
